Automatische deurafdichting infrezen
Beschrijving

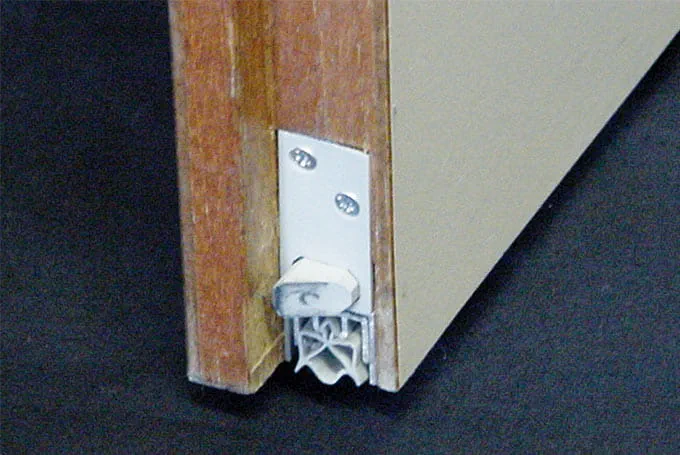

Daarom worden automatische deurafdichtingen bij toegangsdeuren van woningen en met name in administratieve gebouwen en kantoorgebouwen en scholen o.i.d. vaak gebruikt. Het voordeel van deze deurafdichtingen is dat deze bij het sluiten van de deur zakken en in gesloten toestand een rubberprofiel op de vloer naar beneden drukken. Bij het openen van de deur wordt het rubberprofiel weer verhoogd en schuurt zo niet over de vloer.
Met een freeshulp is het mogelijk om de benodigde groef aan de onderkant van een deur te frezen zodat van een stationaire frees kan worden afgezien.
In dit toepassingsvoorbeeld wordt beschreven hoe eenvoudig het werk met deze freeshulp is en hoe snel met behulp daarvan ook een grote hoeveelheid werk kan worden uitgevoerd.
Machines/accessoires
Alternatieve mogelijkheden
Voorbereiden/instellen
-
De freeshulp, met de gekozen bovenfrees, wordt als volgt ingesteld:
Plaats de desbetreffende frees in de bovenfrees. Daarbij kan de groefbreedte van product tot product verschillen.
De freeshulp moet vervolgens op de bovenfrees worden bevestigd. Hiertoe worden bij de desbetreffende frees twee draadschroeven meegeleverd. Voor een centrering van de freeshulp op de bovenfrees biedt de montage van een kopieerring van 30 mm voordelen. (deze is bij de levering van de frees inbegrepen.)
-
Bij het uitmeten van de automatische deurafdichting moeten de twee afstanden van de buitenafmetingen van de behuizing en de deuroppervlakken worden bepaald. De deurafdichting moet in het sponningbereik worden ingefreesd.
-
Vervolgens moeten de afstandsmaten op de schaal van de freeshulp worden overgedragen.
De totale afstand van de verstelarm moet exact overeenkomen met de dikte van de deuren zodat de bovenfrees zonder speling kan worden bewogen.
-
Plaats in de volgende stap de te frezen deur op een veilig steunstuk en bevestig deze eventueel met schroefklemmen om te voorkomen dat de deur wegglijdt.
Plaats nu de frees met de freeshulp op de deur.
Stel in de volgende stap de freesdiepte in op de gewenste grootte. Dit kan van product tot product verschillen.
Sluit nu de afzuigslang van 36 mm aan op de freesinrichting.
Handelwijze
-
Let bij het frezen op het volgende:
Er mag, wat betreft de freesdiepte, in geen enkel geval in één keer worden gefreesd. Het worden aangeraden om bij het werken met de OF 1400 in stappen van 10 mm te werk te gaan. Bij de OF 2200 kan in stappen van 15 mm te werk worden gegaan. De freesdiepte van elke freesgang is zeer sterk afhankelijk van het materiaal. Als het gaat om massieve eiken deuren, moet de freesdiepte niet zo diep worden ingesteld als bij eenvoudige kamerdeuren waarbij de binnenlaag meestal uit zacht hout bestaat. Herhaal het frezen zo vaak als nodig is.
Er moet altijd in tegenloop worden gefreesd. Dat wil zeggen dat de voeding van de bovenfrees voor het draaien van de frees altijd in tegengestelde richting moet worden bewogen.
Let er bij het frezen op dat de bovenfrees en freeshulp veilig worden vastgeklemd en langzaam en gelijkmatig naar voren worden geschoven.
-
In de laatste stap wordt de desbetreffende deurafdichting (bijv. Schall-Ex, Kältefeind, Planet) in de groef geschroefd.
Tip: Frees de groef voor het beslag 2-3 mm dieper, zo hebt u meer speling als de deur schuurt en korter moet worden gemaakt.
-
