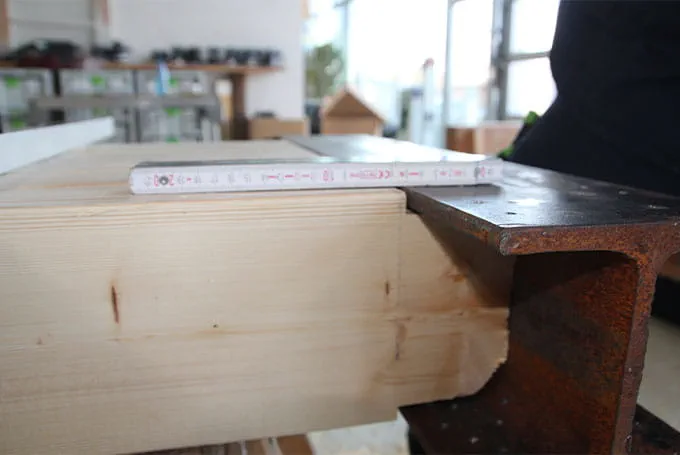

Stalen liggers met ingeschoven plafondbalken
Beschrijving
Machines/accessoires
In dit toepassingsvoorbeeld worden de volgende machines en accessoires aanbevolen:
Alternatieve machines
Bij uitsparingen tot een diepte van 80 mm:
Voorbereiden/instellen
-
Balken op lengte zagen
Eerst moeten de balken in de lengte op de passende maat gezaagd worden. Dat gebeurt afhankelijk van de houtdikte met een passende cirkelzaag of een zwaardzaag. Voor een houtdikte tot 200 mm kan de UNIVERS worden ingezet. Het gebruik van een geleiderail wordt aanbevolen. Hierdoor behaalt men een snel en nauwkeurig resultaat.
-
Uitsparingen aftekenen
De breedte en diepte van de uitsparing richt zich naar de omstandigheden. Hier bedraagt de breedte 80 mm en de diepte ca. 10 mm.
Werkwijze
-
Uitsparingsdiepte instellen
Tot een diepte van 38 mm kan met de gemonteerde schaafkop met beschermkap in één actie de uitsparing in de balk aangebracht worden. In dit voorbeeld bedraagt de uitsparingsdiepte ca. 10 mm. De diepte wordt visueel via het aanleggen van het schaafmes op de snede ingesteld en op de machine op de vastzethendel vastgezet.
-
Geleiderail afstellen
Bij freeswerkzaamheden moet altijd een geleider gebruikt worden! Hier wordt de geleidereail in combinatie met de hoekaanslag en de zaagwijzer gebruikt. Daardoor kan de rail snel en exact uitgelijnd worden. De lengte van de geleiderail moet overeenkomstig de noodzaak gekozen worden.
-
Gebruik van de zaagwijzer.
De zaagwijzer kan gebruikt worden als de parallelaanslag aan motorzijde gemonteerd is. Deze moet geheel tegen de machinetafel liggen (zie afbeelding op de zaagwijzer). Omdat hier een rechthoekige uitsparing gemaakt moet worden, wordt de 0°-gradenlijn aangelegd. Alternatief kan de machine ook visueel met de snede uitgelijnd worden en de rail overeenkomstig vastgezet worden.
-
Uitvoering van de frezing
Nadat de freesdiepte ingesteld, de geleiderail geplaatst en vastgezet werd, kan met de frezing begonnen worden.
-
Afkanting aan de balkkop aanbrengen
Voor een maatzuivere aansluiting op de stalen ligger moet meestal een afkanting aan de balkkop aangebracht worden. Hiervoor is de eenhandschaaf uitstekend geschikt.
-
Andere zijde bewerken
Indien aan de andere zijde ook een uitsparing noodzakelijk is, moeten de balken omgedraaid en stap 1 tot 5 herhaald worden.
-
Resultaat
De balkenkoppen zijn nu gereed voor de inbouw in de stalen ligger.
-
