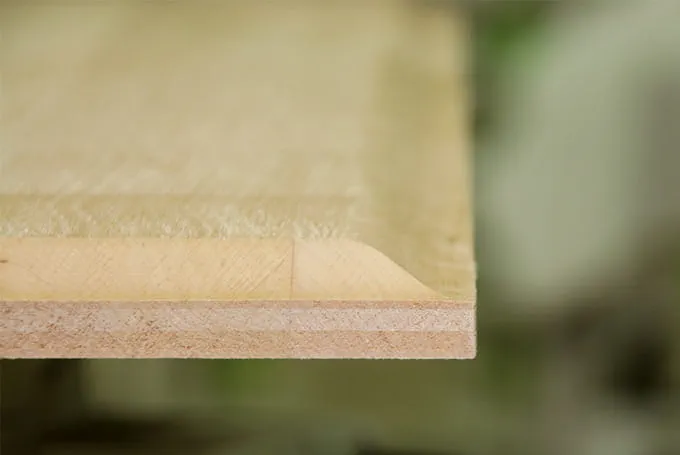

Frezen met brede loopzool

Frezen met brede loopzool
Om een groter werkoppervlak bij het frezen te krijgen, is een verbreding vereist. In dit toepassingsvoorbeeld wordt beschreven hoe u met een brede loopzool freest en dus comfortabeler en veiliger kunt werken. Bovendien worden nuttige opmerkingen over de veiligheid bij het frezen gegeven.

    Beschrijving

    Bij de interieurbouw komen zeer vaak profileringen in en werkzaamheden aan de randen voor. Hierbij bieden de standaardgrondplaten van bovenfrezen te weinig werkoppervlak. In dit toepassingsvoorbeeld wordt met de steunstukverbreding van de bovenfrees een perfecte oplossing beschreven. Met een paar accessoires kunnen zelfs met een bovenfrees moeiteloos ook werkzaamheden worden uitgevoerd die anders alleen met een tafelfrees mogelijk zouden zijn. Het freesbeeld van het werkstuk wordt door de precieze lagering van de aandrijfas en de daarmee verbonden, trillingsarme loop van het freesgereedschap zeer hoogwaardig. Zo kosten handmatige nabewerkingen nog maar heel weinig moeite! Ook de werkomgeving blijft door de optimale afzuiging zeer schoon!

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

    • Het werkstuk, afhankelijk van zijn grootte, op schragen als steunstuk, een multifunctionele tafel MFT of het vacuüm-spansysteem VAC SYS bevestigen.
      Voor het opnemen van spanen en stof een mobiele stofzuiger uit de CTM-serie beschikbaar stellen.
      36 mm-slang op bovenfrees aansluiten en de volumestroomcontrole van de stofzuiger op de gebruikte diameter instellen.

      +
      Werkstuk bevestigen

    • De bovenfrees om veiligheidsredenen vóór inbouw in de bovenfrees op beschadigingen controleren en de minimale inspandiepte in acht nemen. (zie pijl). Het toerental van de bovenfrees afhankelijk van de freesdiameter en het materiaal op de elektronische stelknop instellen.

      +
      Minimale inspandiepte in acht nemen

    Werkwijze

    • Door de fijninstelling te draaien kan nu de exacte positie worden ingesteld:
      Met een geschaafde plint die over de grondplaat wordt gelegd, kan zo in een mum van tijd de perfecte freesuitloop van het freessnijvlak worden ingesteld.

      +
      Fijninstelling

    • Vergrendeling van de grondplaat met de groene hendel losmaken en de standaardgrondplaat verwijderen.

      +
      Standaardgrondplaat verwijderen

    • De bij de levering van de frees inbegrepen spaanvanger in de grondplaat zetten en met de vier kleine stiften positioneren.

      +
      Spaanvanger inzetten

    • De vergrote steunplaat inzetten en vergrendelen. Zoals u op de foto kunt zien, is het werkoppervlak bij het frezen met een brede loopzool duidelijk vergroot en is er, vooral op de hoeken, minder kans op kantelen.

      +
      vergrote steunplaat inzetten

    • Tip:
      Bij een omlopend profiel altijd met een frezing dwars op de nerfstructuur beginnen om het versplinteren van het materiaal aan het einde van de laatste rand te voorkomen.



      +
      Frezing dwars op de vlammen
