Een groef in hout frezen
Beschrijving
Een rechte groef frezen is met de bovenfrees en de geleiderails in combinatie met de multifunctionele tafel probleemloos en snel uitvoerbaar.
Groeven kunnen in de meest uiteenlopende breedten worden gefreesd. Hiervoor worden groeffrezen in verschillende diameters aangeboden. Gangbare grootten liggen tussen 3 mm en 30 mm.

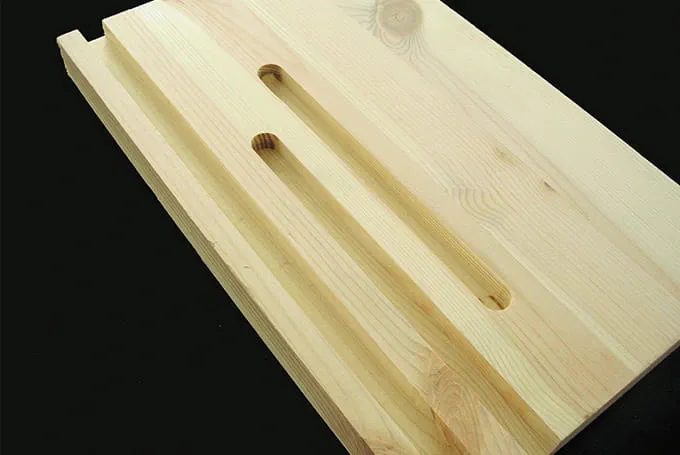

In dit toepassingsvoorbeeld wordt het frezen van doorlopende, niet-doorlopende en ingezette groeven beschreven.
Machines/accessoires
Alternatieve machines/accessoires
Afhankelijk van de vereiste groefbreedte kan ook elke andere groeffrees met een schacht van ø 8 mm worden gebruikt. Bij het gebruik van de grotere bovenfrezen kunnen frezen tot een schachtdiameter van 12 mm worden gebruikt.
Voorbereiden/instellen
-
Stel de geleiderail en hoekaanslag aan de hand van de bedieningshandleiding exact op een rechte hoek in.
De geleiderail op de werkstukdikte instellen.
Werkstuk:
teken de middellijn van de groef op het werkstuk af.
Bij een niet-doorlopende groef:
teken de grenslijnen loodrecht op de middellijn af.
-
De minimumafstand x van het midden van de frees tot de rand van de geleiderail is afhankelijk van de freesdiameter en wordt als volgt berekend:
x = freesdiameter in mm/2 + 2 mm
2 mm moeten bij het frezen als veiligheidsmarge worden opgeteld.
Voor een groeffrees van 12 mm resulteert dit dus in een afstand van 8 mm tot de geleiderail.
Voor de uitlijning van de machine wordt de markering op de freestafel gebruikt.
-
Stel de bovenfrees in:
Plaats de frees in de spantang tot de minimumklemdiepte (schachtmarkering) en draai deze vast.
De FS-geleideaanslag op OF monteren.
De OF op de geleiderail plaatsen.
De gewenste freesdiepte instellen. Met de revolveraanslag kunnen tot drie freesdiepten vooraf worden ingesteld.
Stel de zijdelingse afstand van de bovenfrees tot de geleiderail in (zie berekening, in het voorbeeld x= 8 mm bij een groeffrees van 12 mm).
Lijn de markering op de freestafel op de middellijn uit.
Controle: de markering moet zich aan het begin en einde van de groef altijd op de middellijn bevinden.
Leg de ondersteuning van de OF op het werkstukoppervlak en draai deze vast.
-
Voor niet-doorlopende of ingezette groeven moeten de terugslagstoppen van de geleiderail worden gebruikt.
Beweeg de frees naar de desbetreffende positie waartoe de groef is beperkt en bevestig op die positie vóór het frezen een terugslagstop.
Het toerental instellen op basis van de tabel in de gebruiksaanwijzing.
De afzuigslang aansluiten.
Handelwijze
-
Bij het werken met de MFT en een exact ingestelde aanslag wordt het werkstuk tegen de aanslagrail aangelegd, gefixeerd en gespannen.
De bovenfrees op de rail plaatsen.
Schakel de bovenfrees in en beweeg deze tot de vooraf ingestelde diepteaanslag, vóór het werkstuk, naar beneden of laat deze bij ingezette groeven in het werkstuk invallen.Let op: de frees mag bij het inschakelen van de bovenfrees het werkstuk niet aanraken.
Beweeg de bovenfrees voor het frezen van groeven tot de ingestelde begrenzing of bij een doorlopende groef over de werkstukrand heen.
Om te voorkomen dat het hout aan het einde van het werkstuk bij het frezen versplintert, moet een anti-splinterhoutje tegen het werkstuk worden geplaatst.
Herhaal het proces zo vaak tot de groef de juiste diepte heeft. De drie vooraf ingestelde freesdiepten van de revolveraanslag zijn hierbij zeer zinvol.
-
