Siergroeven frezen voor meubelfronten met kaderlook
Beschrijving

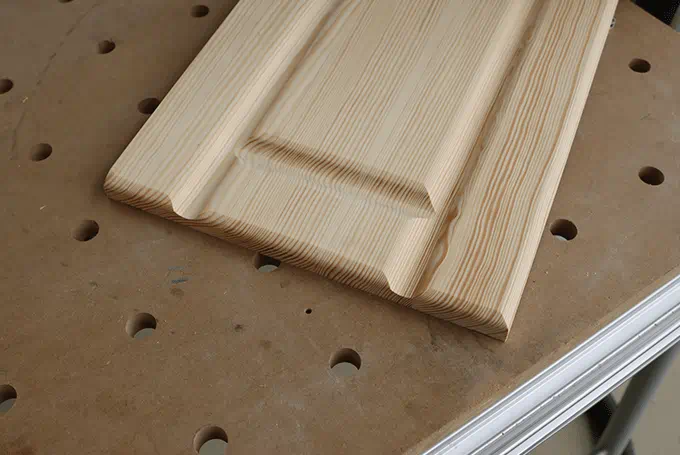

Bij het vervaardigen van een meubelfront met kaderlook moeten drie bewerkingsstappen onderscheiden worden. Bij de eerste stap freest u in verticale richting en bij de tweede stap in horizontale richting. Bij de derde stap worden na het frezen de buitenranden afgerond.
Als u alleen verticale frezingen wilt maken, vervalt vanzelfsprekend de tweede stap.
Machines/accessoires
Alternatieve mogelijkheden
Voorbereiden/instellen
-
Tref de volgende voorbereidingen om een kaderlook te frezen:
Teken voor alle frezingen de betreffende freesmiddenlijn en de begrenzing ervan in.
-
Richt nu de bovenfrees in. Ga hierbij als volgt te werk:
Plaats een profielfrees zonder aanloopring in de bovenfrees. De freesschacht moet tot aan de minimale inspandiepte in de klemkop worden gestoken om ervoor te zorgen dat de frees voldoende houvast heeft.
Monteer de geleideaanslag aan de bovenfrees, zodat deze over de geleiderail kan worden geleid.
Plaats de bovenfrees op de geleiderail om hem in te stellen.
Stel het toerentalniveau in overeenstemming met de houtsoort, freeswijze en freesdiameter in (de waarden hiervoor kunt u vinden in de betreffende tabel in de gebruiksaanwijzing).
-
Bevestig het te frezen werkstuk m.b.v. de opspanvoorziening of de spanklemmen zo op de multifunctionele tafel, dat eerst één van de verticale lijnen kan worden bevestigd. De afstand x van de aftekenlijn tot de rand van de geleiderail is afhankelijk van de freesdiameter en wordt als volgt berekend:
x = freesdiameter in mm/2 + 2 mm
Bij een 42mm-profielfrees levert dit een afstand van 23 mm op.
-
Stel voor de profielfrees een freesdiepte van 8 mm in. De werkwijze voor de freesdiepte-instelling hoeft hier niet gedetailleerd te worden toegelicht. Deze is te vinden in de gebruiksaanwijzing.
Stel de afstand van de bovenfrees tot de rail in. Maak hierbij gebruik van de aftekenlijnen en de inkepingen in de freestafel die precies het midden van de frees markeren.
-
Breng nu het gereedschap naar de eerste grenslijn van de frezing en plaats daar een geleidestop. Beweeg met de frees naar het eind van de frezing en plaats daar de tweede geleidestop. Met behulp van de afgetekende grenslijnen en de millimeterschaal op de ondersteuning kunt u deze waarde exact instellen.
Bij de verticale frezingen is een geleidestop niet nodig.
Handelwijze
-
Bij het uitvoeren van de frezing dient u als volgt te werk te gaan:
Plaats de bovenfrees volgens voorschrift op de rail.
Schakel de frees in en laat hem in het werkstuk vallen. Let er altijd op dat de frees bij het inschakelen niet het werkstuk raakt, zodat hij vrij kan starten.
Frees langs de rail en doe dit niet te langzaam, anders wordt het materiaal door de frees verbrand.
Haal de frees aan het einde uit de verdieping en schakel hem vervolgens uit.
Pas wanneer de frees tot stilstand is gekomen, mag deze van de rail worden afgenomen.
-
Zijn de verticale frezingen doorlopend, dan is het gebruik van geleidestops niet nodig. Ga met de lopende frees eenvoudig het werkstuk in en aan het einde van de frezingen uit het werkstuk weer naar buiten. Voor het overige geldt voor de verticale frezingen een gelijke werkwijze als voor de horizontale frezingen.
-
Voor de derde bewerking, het afronden van de buitenranden van het werkstuk, moet de afrondfrees met aanloopring in de bovenfrees worden gespannen.
Bij deze bewerking wordt het hout zodanig op de multifunctionele tafel vastgeklemd dat er twee randen toegankelijk zijn.
Bij de diepte-instelling van de frees kan de schroef van de aanloopring op het werkstuk geplaatst worden, waarna hiermee de nulstand ingesteld wordt. Stel vervolgens voor de verdieping een freesdiepte in van 18 mm.
-
Om de buitenranden van het werkstuk af te ronden, worden eerst de kopse kanten van het werkstuk bewerkt. Daarna volgen de lange zijden van het werkstuk.
-
