Voorbereiden/instellen
-

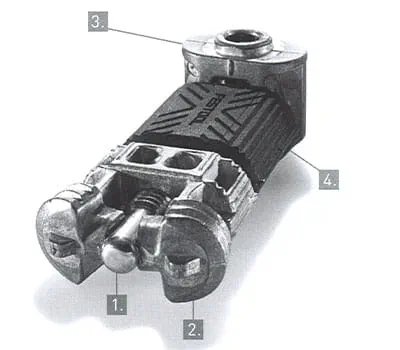

Voor los te maken hoekverbindingen heeft u de volgende componenten uit het DOMINO-hoek- en vlakverbindingssysteem nodig:
1. Ankerbout
2. Spreidanker met automatische spreiding – voor een stevige bevestiging in het werkstuk
3. Dwarsanker inclusief draadstift
4. DOMINO-verbredingen worden om dubbele bouten of ankerbouten geklemd. Behoort tot de leveringsomvang van dubbele bouten en ankerbouten.
-

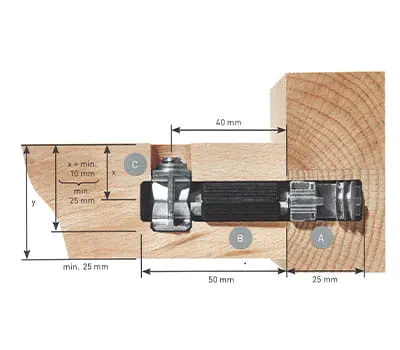

Maten voor het infrezen van de DOMINO-hoekverbinders:
alle frezingen worden in de smalle gatbreedte uitgevoerd.
Frezing A: freesdiepte 25 mm; klephoogte ca. 1/2 werkstukdikte + eventueel aanwezige terugsprong
Frezing B: freesdiepte 50 mm; klephoogte ca. 1/2 werkstukdikte
Frezing C: freesdiepte = x + min 10 mm (min 25 mm); klephoogte 40 mm
-

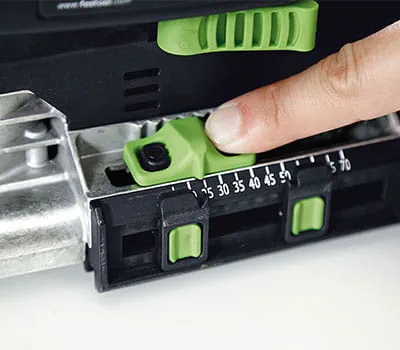

Stel de freesdiepte van de frees in op 25 mm. Zet hierbij de markeerknoppen op 25 mm en 50 mm.
-

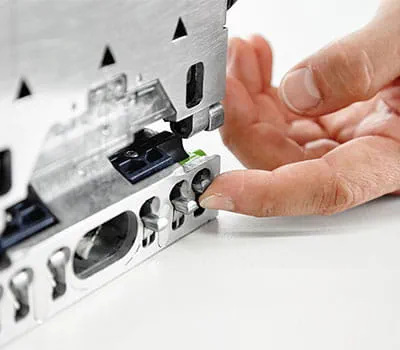

Het verdient aanbeveling om voor de deuvelverbinding met de aanslagpinnen te werken. Kies de pinnen naar gelang de gewenste gatafstand. Let er daarbij op dat het freesgat voor de hoekverbinder een minimumafstand van 37 mm tot de rand van het werkstuk heeft. Als u met de aanslagpinnen werkt, gebruikt u ten minste de middelste pin.
Werkwijze
-

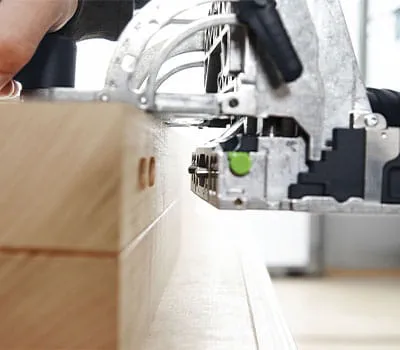

DOMINO-frezingen in tafelpoten/bedstijlen frezen (smalle gatbreedte), met een freesdiepte van 25 mm. Maak hierbij één frezing voor het spreidanker van de hoekverbinder, de andere frezingen voor verdere krachtafname via klassieke DOMINO-stenen.
-

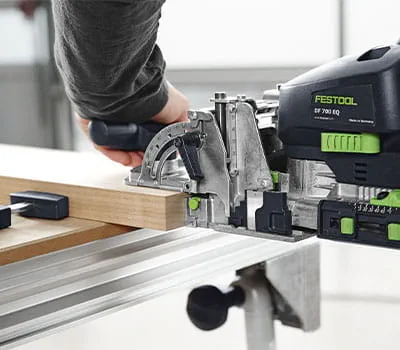

Verzet de freesdiepte nu naar 50 mm en frees de gaten (smalle gatbreedte) overeenkomstig de afgetekende lijn of via het pinaanslagsysteem in de ligger. De freeshoogte wordt apart bepaald door de materiaaldikte; zoals u het bij het werken met uw DOMINO DF 700 al gewend bent. In dit voorbeeld heeft de ligger een materiaaldikte van 30 mm. Om ervoor te zorgen dat het freesgat in het midden zit, stelt u de freeshoogte in op 15 mm.
-
Stel nu voor het frezen van het dwarsgat de freesdiepte in op 25 mm. (Deze maat is afhankelijk van het werkstuk - zie de maattekening. Belangrijk is dat het dwarsgat het langgat in diepte 3 mm overlapt.)
-

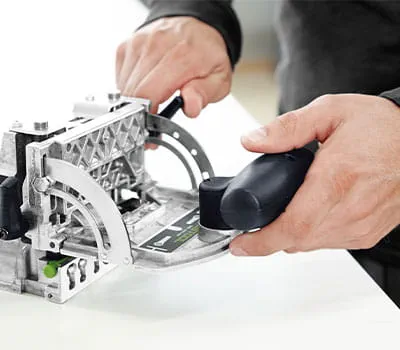

De klepmaat – d.w.z. de instelling van de freeshoogte – moet in ieder geval op 40 mm ingesteld worden. Zo heeft het dwarsgat altijd de juiste afstand tot de rand van het werkstuk en is gewaarborgd dat daarna de ankerbout in het dwarsanker grijpt.
-

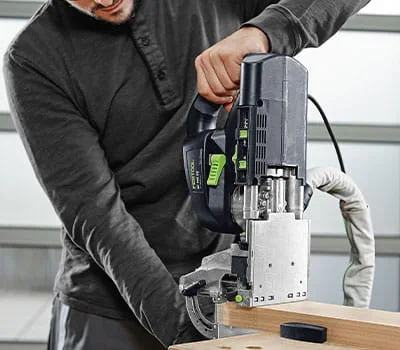

Frees nu het dwarsgat op de plek in de ligger waar de verbinder geplaatst moet worden. Hiertoe plaatst u de klep vooraan tegen de rand van het werkstuk en lijnt u de machine uit op de afgetekende lijn of via de aanslagpinnen (afhankelijk van de wijze waarop het horizontale gat is bepaald).
Tip: Voor een groter en daardoor veiliger steunvlak is het bij dit freesgat mogelijk en handig om de steunverbreding op de DF 700 te plaatsen.
-

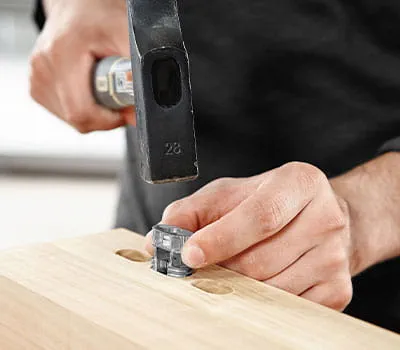

Plaats nu het spreidanker in het middelste freesgat van de poot.
-

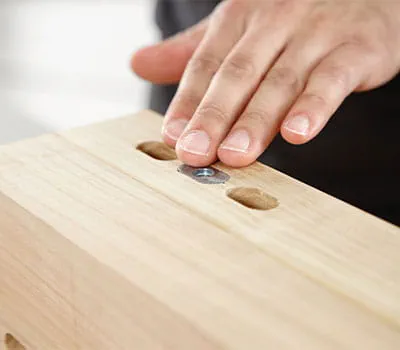

Belangrijk is dat het spreidanker vlak ligt met het werkstuk.
-

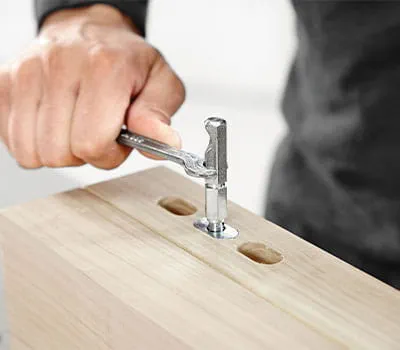

Schroef vervolgens de ankerbout tot aan de aanslag in het spreidanker. Hierdoor gaat het spreidanker uiteen en trekt het zich dankzij de automatische spreiding nog circa 1 mm in het werkstuk, zodat het stevig vastzit. Hier wordt een 10-mm-steeksleutel gebruikt.
Tip: Er kan ook een 4-mm-inbussleutel in het gat gestoken worden of een ratel met een 10-mm-steeksleutel gebruikt worden.
-

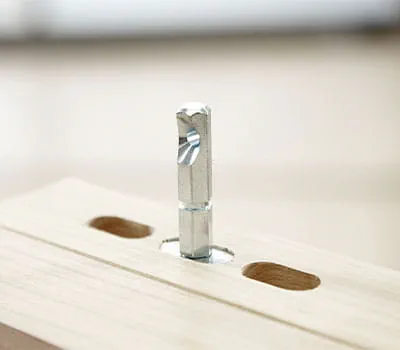

Draai het anker nu zover terug tot de inkeping in de juiste richting wijst. Nu zit het spreidanker stevig in het werkstuk vast. Ook als de verbinding voor het transport weer losgemaakt wordt, kan hij niet uit het freesgat vallen.
-

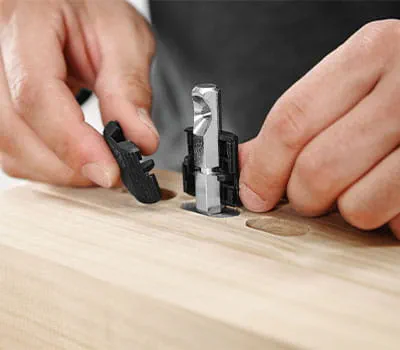

Klem twee verbredingen om de ankerbout. Deze dienen om de hoekverbinder in het werkstuk van extra steun te voorzien.
-

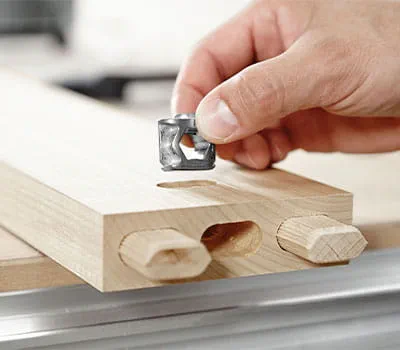

Vervolgens wordt het dwarsanker in het freesgat van het dwarsgat in de zijkant geplaatst met het schroefgat naar boven.
-

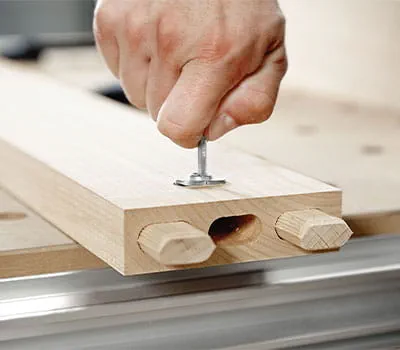

Druk het dwarsanker met behulp van de sleutel tot aan de aanslag in het freesgat.
-

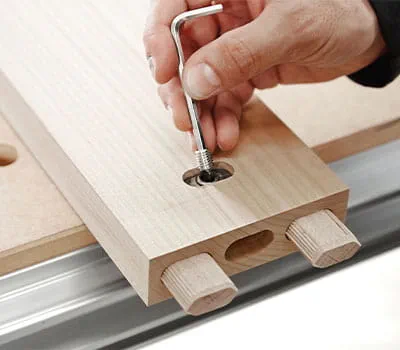

Plaats daarna de schroef. Draai de schroef er slechts zover in dat hij vastzit maar dat de opening open blijft voor de ankerbout.
-

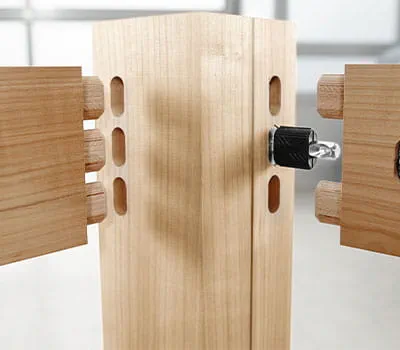

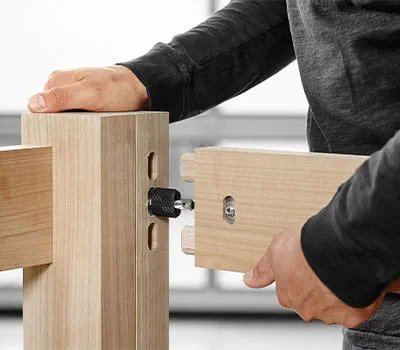

Verbind nu de ligger met de poot door de verbinders en DOMINO-stenen in de betreffende gaten te schuiven.
-
Tip: Meestal verdient het aanbeveling om de ene zijde van flexibele verbinders te voorzien en de andere zijde met DOMINO-stenen te verlijmen.
-

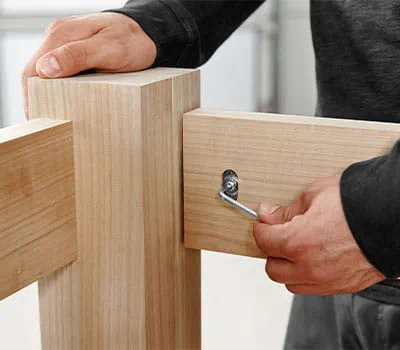

Verbinding met een 4-mm-inbussleutel vastdraaien.
-

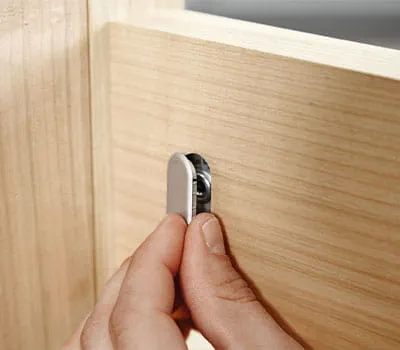

U kunt het freesgat met een afdekkapje afdekken. Naar wens in één van de drie verkrijgbare kleuren zilver, lichtbruin of donkerbruin.
-

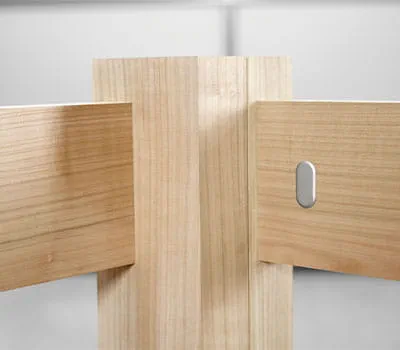

Zo ontstaat snel, zonder tijdrovend meten of aftekenen, een stabiele verbinding, die indien nodig zo weer losgemaakt kan worden.
-
