Isolatie tussen spanten zagen met de isolatiezaag ISC 240
Beschrijving

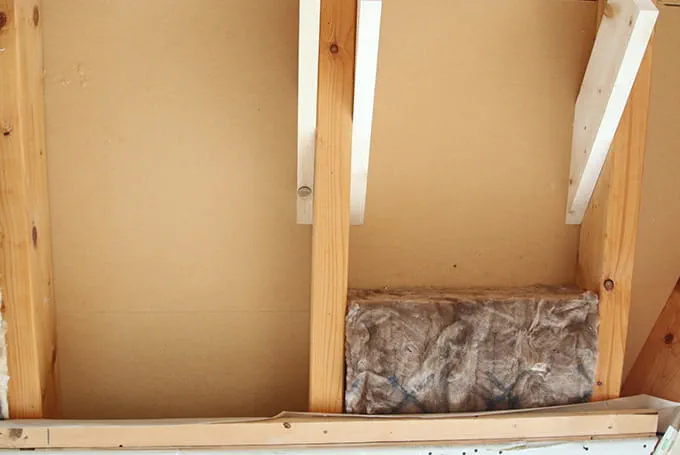

Bij het aanbrengen van de isolatie tussen de spanten moet erop worden gelet dat het isolatiemateriaal alle holle ruimten vult. De juiste zaagsnede is daarom zeer belangrijk. Gebrekkig aangebracht isolatiemateriaal leidt tot bouwschade door condensvorming en aantasting door schimmels. Bij tangconstructies of andere componenten in het vak moet de isolatie tussen de spanten overeenkomstig worden gezaagd. Met de ISC kunnen ook dergelijke details snel en eenvoudig worden gemaakt.
Materiaallijst
- Plank of karton (=spanthoogte) voor sjabloon
Machines/accessoires
Voorbereiden/instellen
-

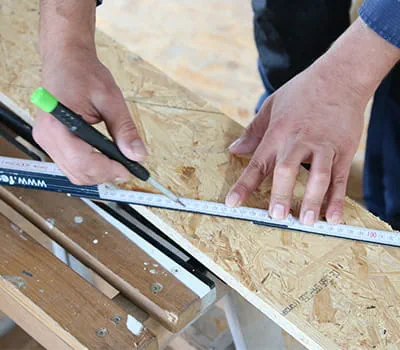

Maken van sjablonen
Een plank (hier OSB) of karton wordt op spantbreedte (of breedte van de isolatie tussen de spanten) gezaagd. Teken daarna de tang af.
-

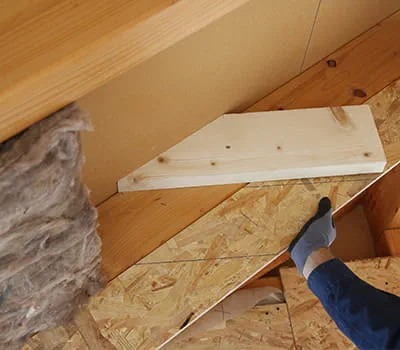

Sjabloon voor tanguitsparing
Tangbreedte is op de sjabloon afgetekend.
-

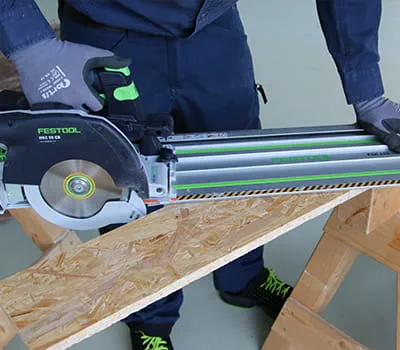

Op maat zagen van de sjabloon
Zaag met een zaag de bovenkant af.
-

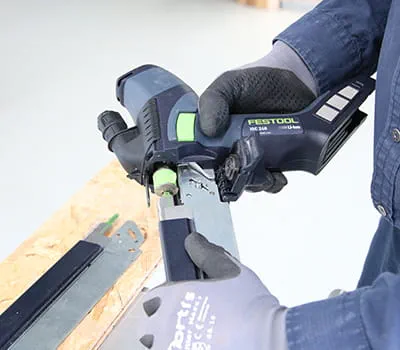

Zaagbladen wisselen
Voor het zagen van schuine zaagsneden in de isolatie tussen de spanten kan het noodzakelijk zijn om de langere zaagbladen te gebruiken. Wissel de zaagbladen indien noodzakelijk volgens de aanwijzingen in de handleiding.
Werkwijze
-
Meten van de breedte van het vak
Meet de breedte van het vak en tel de toeslag erbij op voor een betere klemming (hier 1 cm).
-
Breedte van de hoekaanslag instellen
Op de schaal kan de gewenste maat worden afgelezen en overeenkomstig worden bevestigd.
-

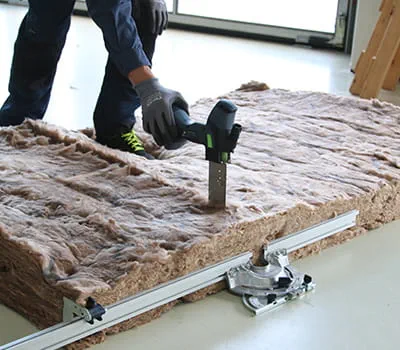

Isolatie tussen spanten zagen
Leg het isolatiemateriaal tegen de aanslaggeleider aan en zaag het isolatiemateriaal met de ISC met gebruik van de geleidezool voor de geleiderail.
-

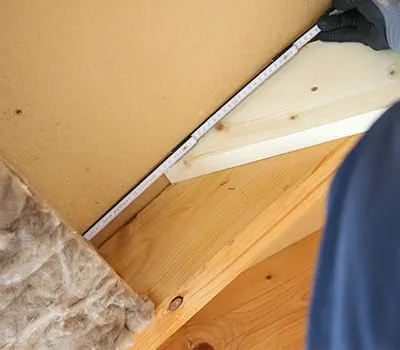

Restmaat voor de tang meten
-

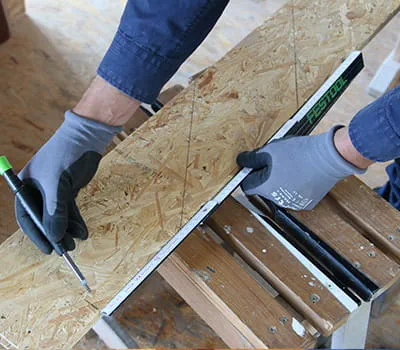

Restmaat op sjabloon toepassen
-

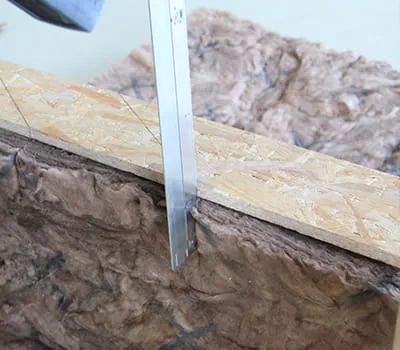

Sjablonen maken en isolatie tussen spanten inzagen
Hier wordt direct in de isolatie tussen de spanten gezaagd om de positiemarkering van de sjablonen over te brengen. Als alternatief kan ook een pen (edding) worden gebruikt om de markeringen te maken – zagen is daarmee niet meer nodig.
-

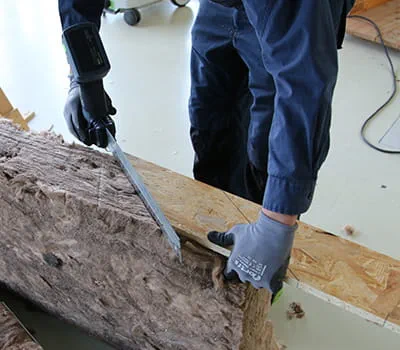

De schuine zaagsnede aanbrengen
De sjabloon kan ook worden gebruikt om de schuine zaagsnede aan te brengen.
-

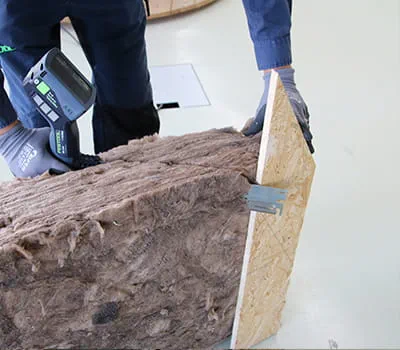

Schuine zaagsnede uitvoeren
De sjabloon kan nu bij het zagen als geleiding worden gebruikt.
-

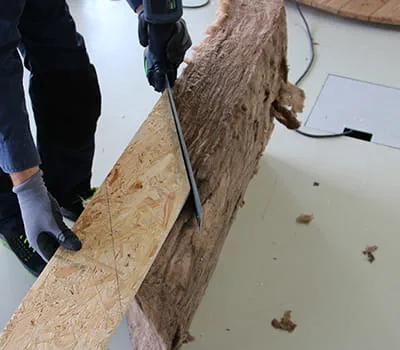

Tanguitsparing
Op het tegenstuk wordt nu de uitsparing voor de tangen gemaakt. De sjabloon kan hier ook weer voor het aanleggen worden gebruikt.
-

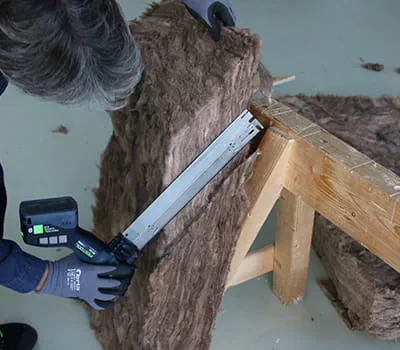

Tanguitsparing
Zaag de uitsparing met de ISC uit de vrije hand.
-

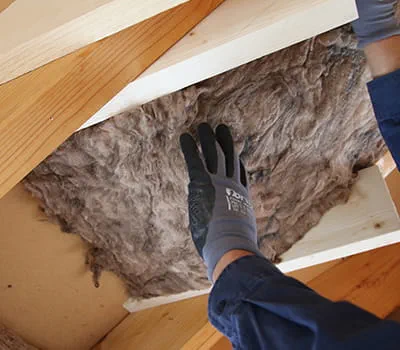

Inbouw deel 1
Na het zagen van de isolatie tussen de spanten kunnen de op maat gezaagde onderdelen worden ingebouwd.
-

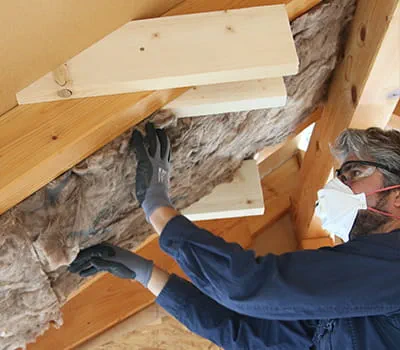

Inbouw deel 2
Na het zagen van de isolatie tussen de spanten kunnen de op maat gezaagde onderdelen worden ingebouwd.
-
