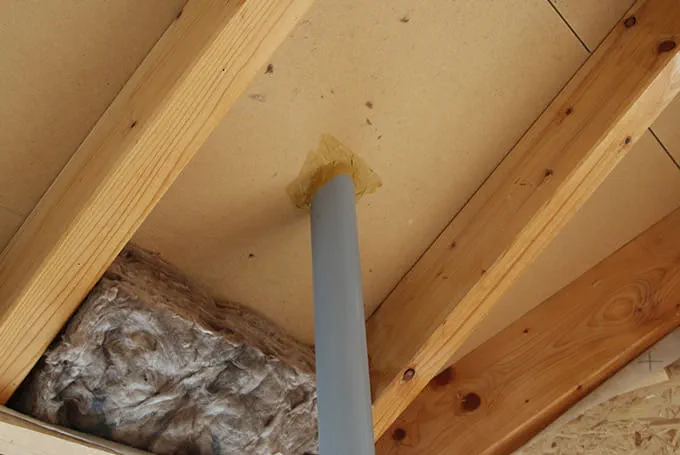

Isolatie tussen spanten zagen met de isolatiezaag ISC 240
Beschrijving
Machines/accessoires
Voorbereiden/instellen
-

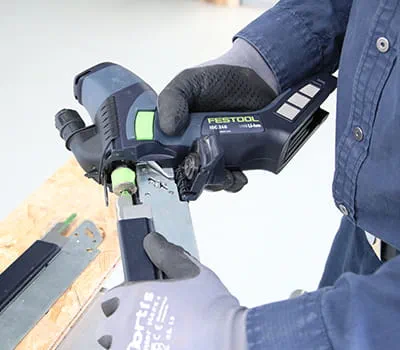

Zaagbladen wisselen
Voor de schuine zaagsneden kan het noodzakelijk zijn om de langere zaagbladen te gebruiken. Wissel de zaagbladen indien noodzakelijk volgens de aanwijzingen in de handleiding.
Werkwijze
-

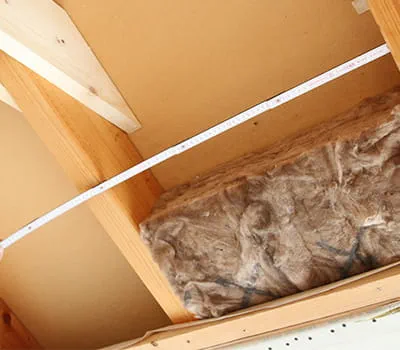

Meten van de breedte van het vak
Meet de breedte van het vak en tel de toeslag erbij op voor een betere klemming (hier 1 cm).
-

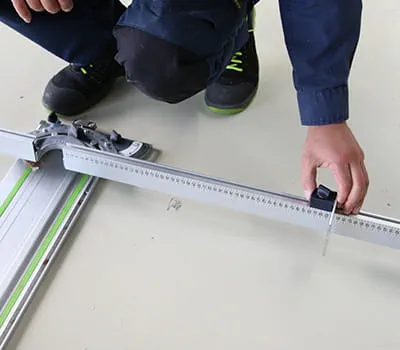

Breedte van de hoekaanslag instellen
Op de schaal kan de gewenste maat worden afgelezen en overeenkomstig worden bevestigd.
-

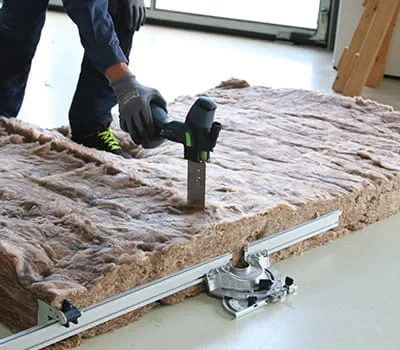

Isolatiemateriaal op maat zagen
Leg de isolatie tussen de spanten tegen de aanslaggeleider aan en zaag het isolatiemateriaal met de ISC met gebruik van de geleidezool voor de geleiderail.
-

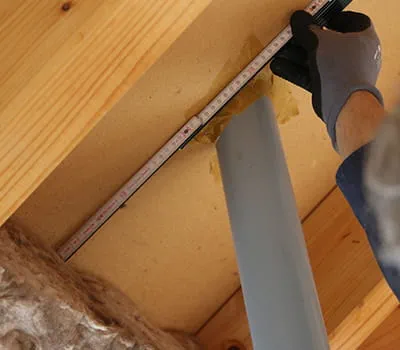

Restmaat tot het buismidden meten
-

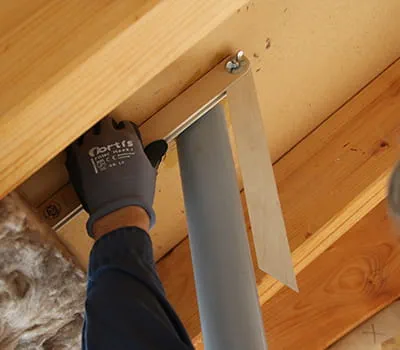

Zwaaihaak verwijderen
-

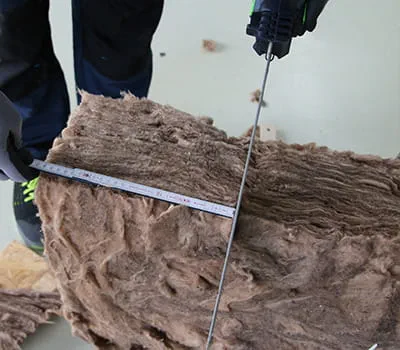

Maat aanbrengen en isolatie tussen spanten zagen
Hier wordt direct in de isolatie tussen de spanten gezaagd om de maat (tot het buismidden) over te brengen. Als alternatief kan ook in plaats van zagen een pen (edding) worden gebruikt om de markeringen te maken.
-

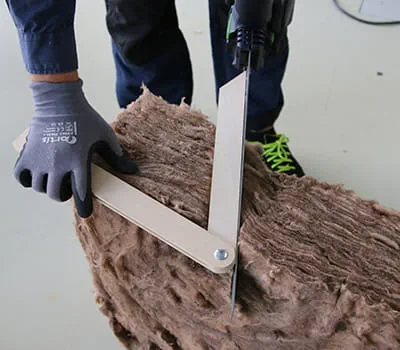

De schuine zaagsnede aanbrengen
Leg een zwaaihaak tegen de eerder gemaakte insnijding of markering en zaag deze ook in.
-

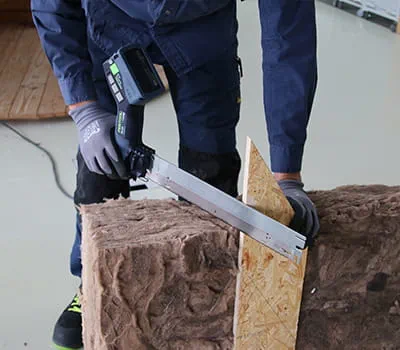

Schuine zaagsnede uitvoeren
Een plank kan nu als geleiding worden gebruikt om in de isolatie tussen de spanten te zagen.
-

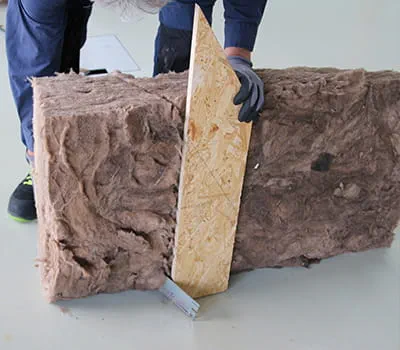

Schuine zaagsnede uitvoeren
Ook zonder geleideframe kan een nauwkeurige schuine zaagsnede worden gerealiseerd.
-

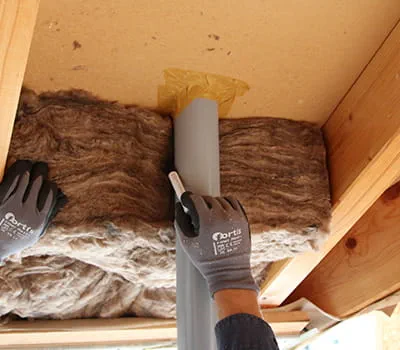

Buispositie aftekenen
Plaats het isolatiemateriaal en markeer de buispositie met een pen.
-

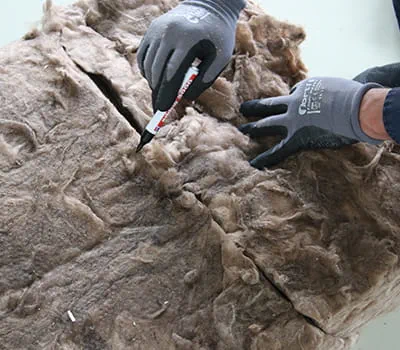

Markeringen naar beide helften van het isolatiemateriaal overbrengen
Leg beide delen tegen elkaar aan en breng de markeringen over.
-

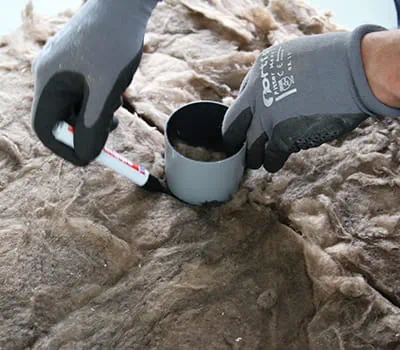

Cirkel aftekenen
-

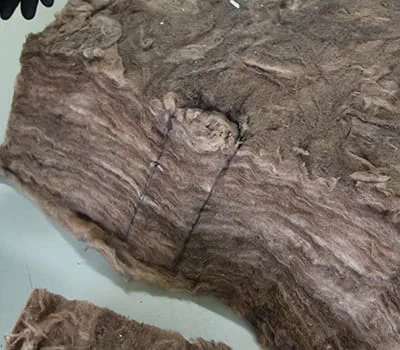

Afgewerkte markering
Als afgewerkt gemarkeerd isolatiemateriaal
-

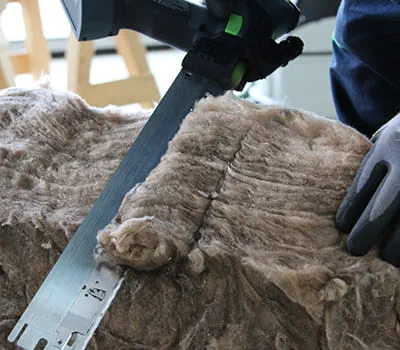

Isolatie tussen spanten zagen
Zaag het isolatiemateriaal uit de vrij hand op de desbetreffende plek uit en herhaal het op het tegenstuk.
-

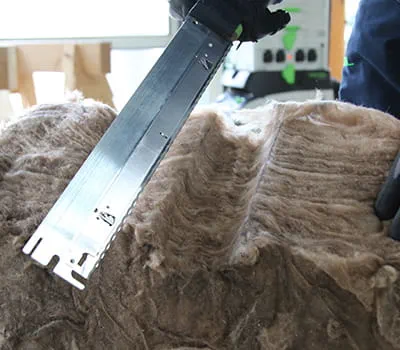

Uitgezaagd isolatiemateriaal
-

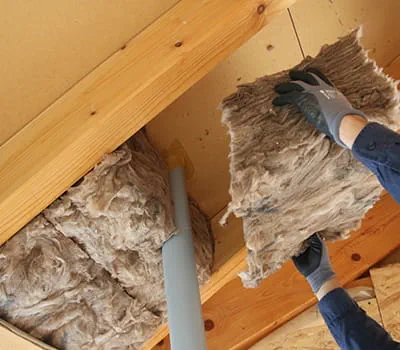

Isolatiemateriaal plaatsen
-

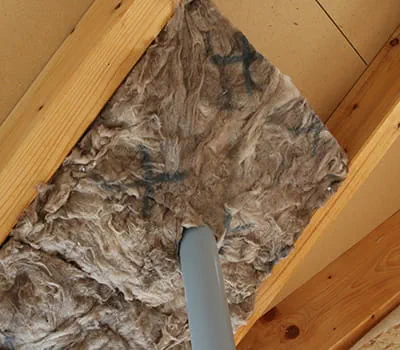

Eindresultaat
Na het zagen van de isolatie tussen de spanten ziet de buisdoorgang er idealiter zo uit.
-
