Meerpuntsvergrendelingen infrezen

Meerpuntsvergrendelingen infrezen
Bij de bescherming van spullen tegen diefstal vormen meerpuntsvergrendelingen een belangrijk element. In dit toepassingsvoorbeeld wordt uitgelegd hoe met een bovenfrees een vergrendeling in een deur ingefreesd wordt. Het voorbeeld behandelt niet hoe vervolgens de meerpuntsvergrendeling in de deursponning bevestigd worden.

    Beschrijving

    Vanwege de strengere eisen aan de inbraakbeveiliging van woningen en toegangsdeuren verzoeken gebouw- en woningeigenaren steeds vaker om meerpuntsvergrendelingen.

    Met de freeshulp OF-FH kunnen aan de sponningzijde van deuren groeven gefreesd worden zonder dat een stationaire frees nodig is. De freeshulp vergemakkelijkt de bewerking van randen, vooral bij het infrezen van groeven en langgaten voor bijvoorbeeld veiligheidsbeslag en kantschuiven.

    Dit toepassingsvoorbeeld beschrijft hoe eenvoudig de bewerking met deze freeshulp is en hoe snel hiermee ook tijdrovende werkzaamheden uitgevoerd kunnen worden.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

    Alternatieve mogelijkheden

    Als alternatief worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

    • Stel de freeshulp en de gekozen bovenfrees als volgt in:

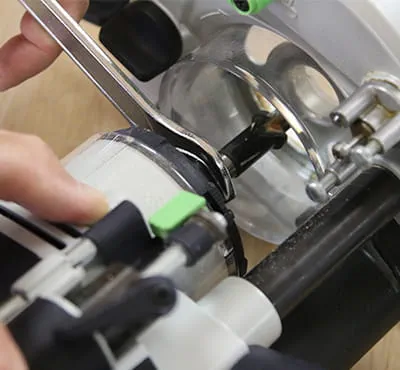

      Eerst de bijbehorende frees (stappenfrees) in de bovenfrees plaatsen. Met de stappenfrees kunnen in één keer twee groefniveaus gefreesd worden. De bovenste groef is voor de ‘stulp’ en de onderste groef voor het grendelwerk (mechaniek) van de vergrendeling.

      +
      Freeshulp inrichten

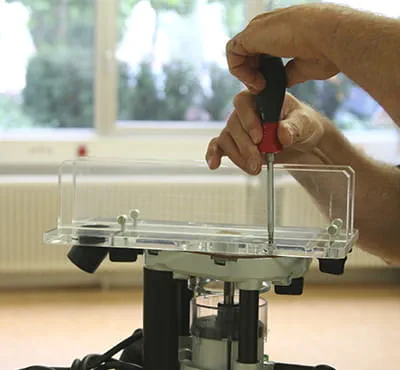

    • Vervolgens de freeshulp op de bovenfrees bevestigen. Hiertoe worden voor de aanbevolen bovenfrezen twee draadschroeven meegeleverd. Voor een centrering van de freeshulp op de bovenfrees moet een kopieerring van 30 mm worden gemonteerd. (Deze is bij de bovenfrees meegeleverd.)

      +
      Freeshulp bevestigen

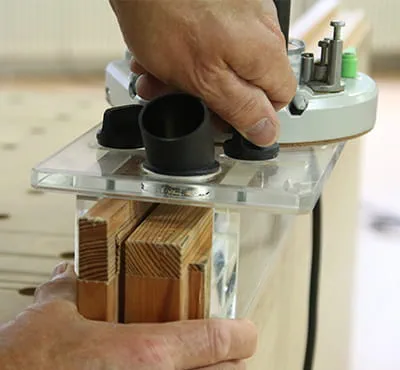

    • Bij de volgende stap moet de freeshulp ingesteld worden.

      Hierbij moet erop gelet worden dat de beide zijaanslagen van de freeshulp samen exact de dikte van de deur hebben.

      Er treden onnauwkeurigheden op als de freeshulp niet spelingsvrij op de deur bewogen wordt.

      Nu de deur op de zijde van de scharniersponning zetten zodat de sponning van de slotkast naar boven wijst.

      Vervolgens moet de deur met schroefklemmen vastgezet worden aan een multifunctionele tafel MFT.

      Daarna de frees met de freeshulp op de deursponning plaatsen en de freeshulp op de gewenste maat instellen (stulpdikte).

      Tot slot de afzuigslang D 36 op de freesinrichting aansluiten.

      +
      Freeshulp instellen

    Handelwijze

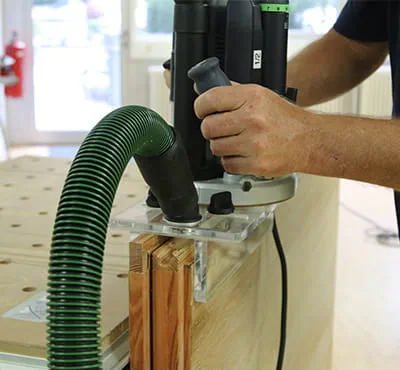

    • Bij het frezen zijn de volgende zaken belangrijk:

      Er moet altijd in tegenloop gefreesd worden. Dat wil zeggen dat de voeding van de bovenfrees voor het draaien van de frees altijd in tegengestelde richting moet worden bewogen.

      De bovenfrees en de freeshulp moeten bij het frezen stevig vastgehouden en gelijkmatig voortbewogen worden.

      Daarna kan de meerpuntsvergrendeling in de deursponning bevestigd worden.

      +
      Frezen

    • Bewerkingstip:

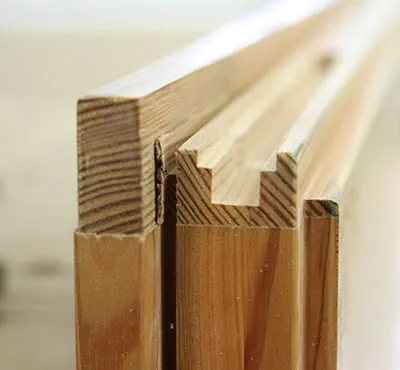

      Voordat met de betreffende stappenfrees de sponning van de zogenoemde stulp (bevestigingsprofiel) wordt gefreesd, indien nodig de sponning van de slotkasten frezen.

      +
      Sponning van slotkasten frezen
