Groeven voor een deurafdichting infrezen

Deurafdichting infrezen
Om afdichtingsprofielen in frames van ramen en deuren te monteren, moet eerst een groef worden ingefreesd waarin vervolgens de rand van de deurafdichting wordt gedrukt. In dit toepassingsvoorbeeld wordt beschreven hoe u een groef infreest en op correcte wijze groeven voor deurafdichtingen maakt.

    Beschrijving

    Het is nauwelijks meer denkbaar dat aan de vereisten op het gebied van warmte- en geluidsisolatie voor binnen- en buitendeuren kan worden voldaan zonder gebruik te maken van afdichtingsprofielen. Daarom is er in de handel sprake van een zeer groot en divers aanbod van afdichtingsprofielen. Het probleem voor de meubelmaker is om deze afdichtingsprofielen in geproduceerde blind- of blokframes te monteren. Dit doet u door een groef in de framedelen te frezen waarin vervolgens de rand van de deurafdichting wordt gestoken.

    Met behulp van de bovenfrees en een schijfgroeffrees kunt u elke soort afdichtingsprofiel probleemloos in deuren aanbrengen of een deurafdichting achteraf infrezen.
    Schijfgroeffrezen worden in verschillende diktes aangeboden, passend bij de uiteenlopende profielen, met eveneens uiteenlopende aanloopringen. Met de aanloopringen, die zeer eenvoudig zijn in het gebruik, wordt de diepte van de groef bepaald.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

    Alternatieve mogelijkheden

    Als alternatief worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

    • Voor het maken van groeven voor deurafdichtingen dienen de volgende voorbereidingen te worden getroffen:

      • Bewerk het hout van de raam- en deurkozijnen voordat u deze verlijmt.

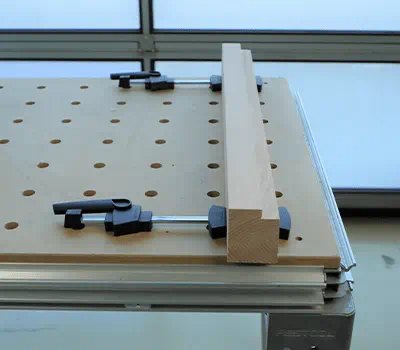

      • Bevestig het kozijnhout zo op de multifunctionele tafel, dat het werkstuk vrij toegankelijk is en goed kan worden bewerkt.

      +
      Hout bewerken

    • Stel nu de bovenfrees voor het infrezen als volgt in:

      • Klem de schijfgroeffrees in de schacht van de bovenfrees vast, waarbij deze tot de minimumklemdiepte (markering op frees) moet zijn vastgeklemd.
      • Stel het toerentalniveau in op basis van het materiaal en de freesdiameter.

      +
      Bovenfrees instellen

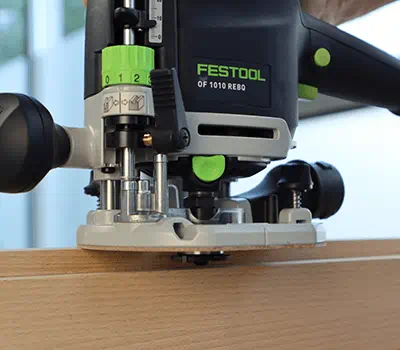

    • Stel m.b.v. de diepteafstelling de freesdiepte in door de messen van de schijfgroeffrees op het werkstuk te zetten en vervolgens de freesdiepte in overeenstemming met de deurafdichting te kiezen. Al bij het maken van de sponningen voor de deur moet natuurlijk rekening worden gehouden met de breedte van de deurafdichting. In ons voorbeeld gaat het om een standaardbreedte van 12 mm.

      In dit voorbeeld wordt de freesdiepte bij het infrezen van een 4 mm brede groef als volgt berekend:

      (afdichtingsbreedte/2) + (dikte van de schijfgroeffrees/2) = diepteafstelling van de frees

      Voor ons voorbeeld van de 12 mm brede afdichting met de schijf van 4 mm resulteert dit dus in een freesdiepte van 8 mm.

      Selecteer in overeenstemming met de gewenste groefdiepte de freesspindel met een aanloopkogellager met ø 16 mm of ø 28 mm.

      +
      Freesdiepte berekenen

    Handelwijze

    • Ga bij het infrezen als volgt te werk:

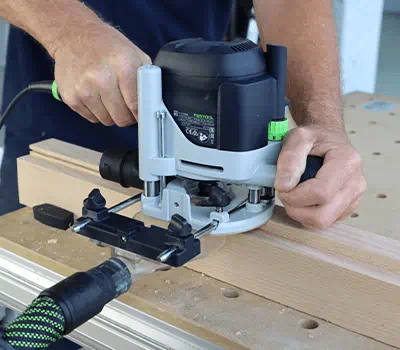

      Plaats de frees aan de kant van het werkstuk zodat u in tegenloop kunt infrezen. Stel dan de freesdiepte van de bovenfrees in en fixeer deze met behulp van de vergrendelknop aan de voorkant van de frees.

      +
      Handelwijze bij het infrezen

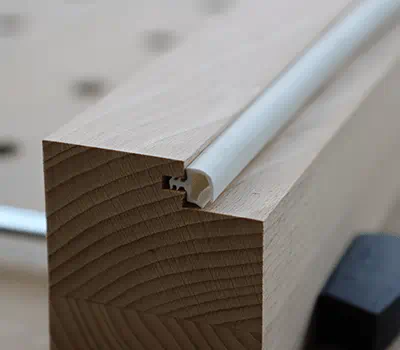

    • Na het infrezen van de groef kunt u er probleemloos een deurafdichting indrukken.

      +
      Deurafdichting indrukken
