Groeven frezen met de module-kantenfrees

Groeven frezen
Voor het maken van meubels of in de binnenafbouw zijn groeven een veel voorkomende frezing om onderdelen op betrouwbare wijze te verbinden. Dit toepassingsvoorbeeld laat zien hoe in hout een groef kan worden gefreesd en biedt een gedetailleerde stap-voor-staphandleiding. Zo kan in een paar stappen een geschikte verdieping in het hout worden gefreesd.

    Beschrijving

    Of het nu gaat om achterwanden, scharnieren of legborden: voor het maken van meubels komt het vaak voor dat er groeven moeten worden gemaakt.
    Hierbij zijn een goede geleiding en een schone snede van de machine doorslaggevend voor een goed resultaat bij het frezen.

    Festool biedt met de module-kantenfrees MFK een snelle en eenvoudige mogelijkheid om zorgvuldig groeven te frezen. Door de geïntegreerde afzuiging in de freestafel worden de houtspaanders direct afgevoerd en ontstaat er nauwelijks vervuiling.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

    Voorbereiden/instellen

    • Voordat u met het frezen kunt beginnen, moeten de volgende voorbereidingen worden getroffen:

      • Plaats de frees overeenkomstig de bedieningshandleiding.
      • Aanwijzing:U moet frezen met een aan de toepassing aangepaste nuttige lengte gebruiken.

      +
      Frees plaatsen

    • Machine met oplegtafel verbinden:

      • machine in oplegtafel steken
      • zwarte borgschroef aan de linkerkant van de oplegtafel vastdraaien

      +

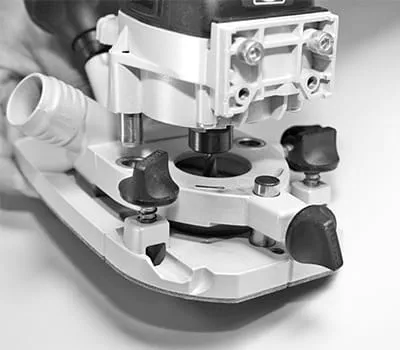

      machine met oplegtafel verbinden

    • Freesdiepte instellen:

      • De borgschroef aan de voor- en achterkant van de oplegtafel losdraaien
      • De freesdiepte met de groene stelknop instellen
      • Borgschroeven weer vastdraaien

      +

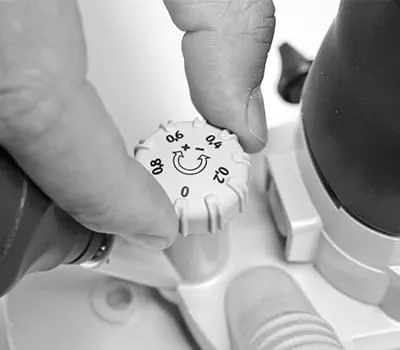

      Freesdiepte instellen

    • De parallelaanslag vóór het frezen van de groeven aanbrengen en instellen:

      • Geleidestangen in de oplegtafel steken en met zwarte schroeven bevestigen
      • Parallelaanslag op de geleidestangen plaatsen en op gewenste afstand met bevestigingsschroeven vastzetten

      +

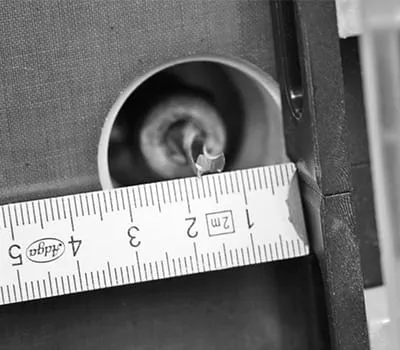

      Parallelaanslag instellen

    Handelwijze

    • Juist voor het maken van groeven voor achterwanden is de module-kantenfrees MFK zeer geschikt.
      Let er bij het frezen van de groeven altijd op dat de parallelaanslag goed tegen de rand ligt.

      Tip: Het is verstandig om de frees van links naar rechts langs het werkstuk te bewegen omdat de frees in het bovenaanzicht met de klok mee draait. De frees wordt zo tegen de parallelaanslag getrokken waardoor wordt voorkomen dat de groef verkeerd loopt.

      +

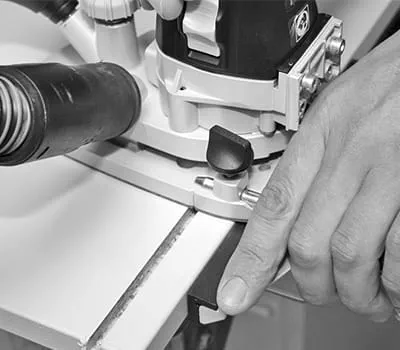

      Groeven maken
