Kanthout of latten inkepen met de KAPEX

Het inkepen van kanthout of latten is vaak nodig bij het maken van draagconstructies. Hierbij is het handig als dit uitgevoerd kan worden met dezelfde machine als waarmee ook het afkortzagen gebeurt. Dit toepassingsvoorbeeld beschrijft gedetailleerd hoe u kanthout of latten eenvoudig kunt inkepen.

Kanthout inkepen

    Beschrijving

    Bij werkzaamheden in de interieurbouw komt het vaak voor dat er groeven of inkepingen moeten worden gemaakt in onder meer hoeklijsten, daklatten of plinten om bijvoorbeeld elektrische leidingen of verwarmingsbuizen te overbruggen. In dit toepassingsvoorbeeld wordt het maken van groeven of inkepingen in een hoeklijst met de afkortzaag KAPEX beschreven.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

    Alternatieve mogelijkheden

    Als alternatief worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

    • Vóór het inkepen van het kanthout of de lijsten moeten de volgende stappen uitgevoerd worden:

      • De KAPEX met een afzuigslang op een mobiele stofzuiger (stofklasse M) aansluiten

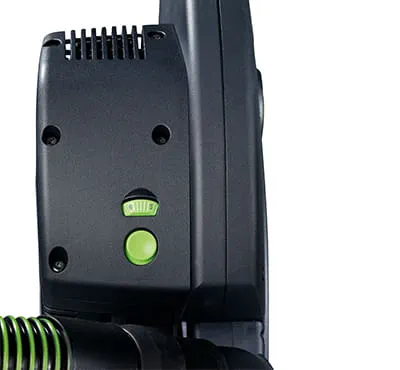

      • Toerental van de KAPEX op stand 6 instellen

      +
      Toerental instellen

    Handelwijze

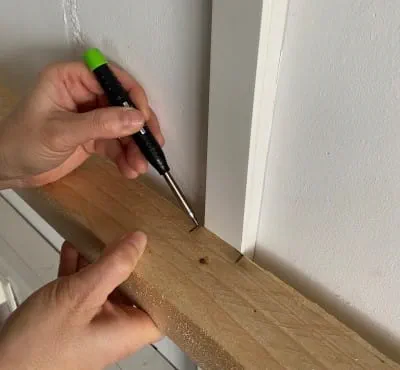

    • Markeren van de groefpositie

      +
      Groefpositie markeren

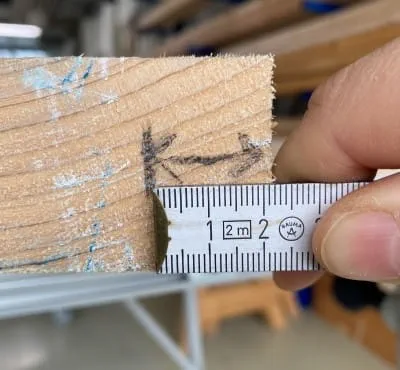

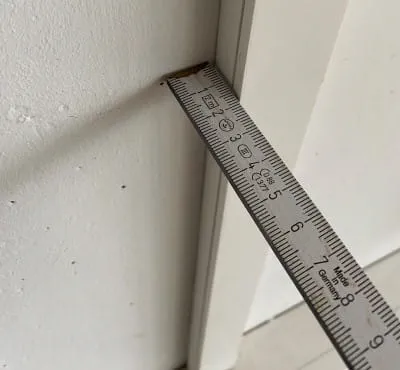

    • Meten van de groefdiepte

      +
      Groefdiepte meten

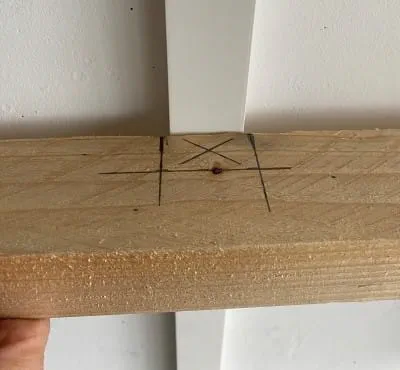

    • Markeren van het in te kepen gedeelte

      +
      Markeren

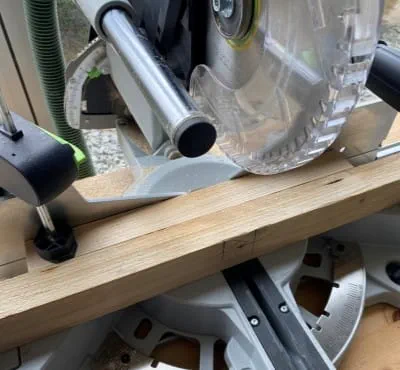

    • Plaats het kanthout op de tafel van de KAPEX.

      Aanwijzing: om het gemarkeerde gedeelte van het kanthout volledig in te kunnen kepen, moet dit met een stuk hout (bijv. met een hoeklijst 6x6 cm) vastgelegd worden.

      +
      Kanthout plaatsen

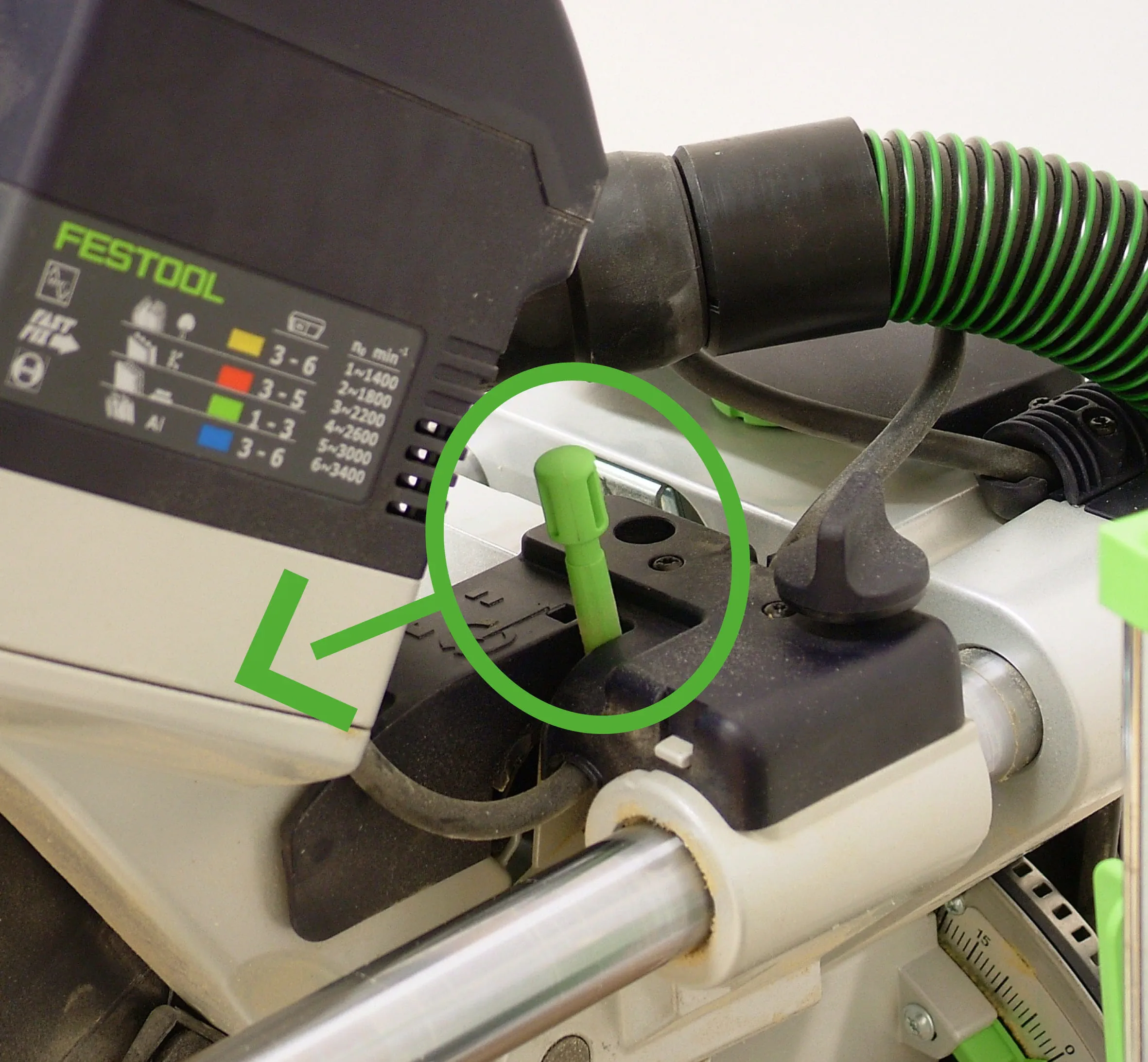

    • Instellen van de zaagdieptebegrenzing:

      • Met de traploos instelbare begrenzing van de zaagdiepte kan het verticale draaibereik van het zaagaggregaat worden ingesteld. Daardoor wordt het groeven of afplatten van werkstukken mogelijk.
      • Machine in de werkstand brengen

      +
      Zaagdieptebegrenzing instellen

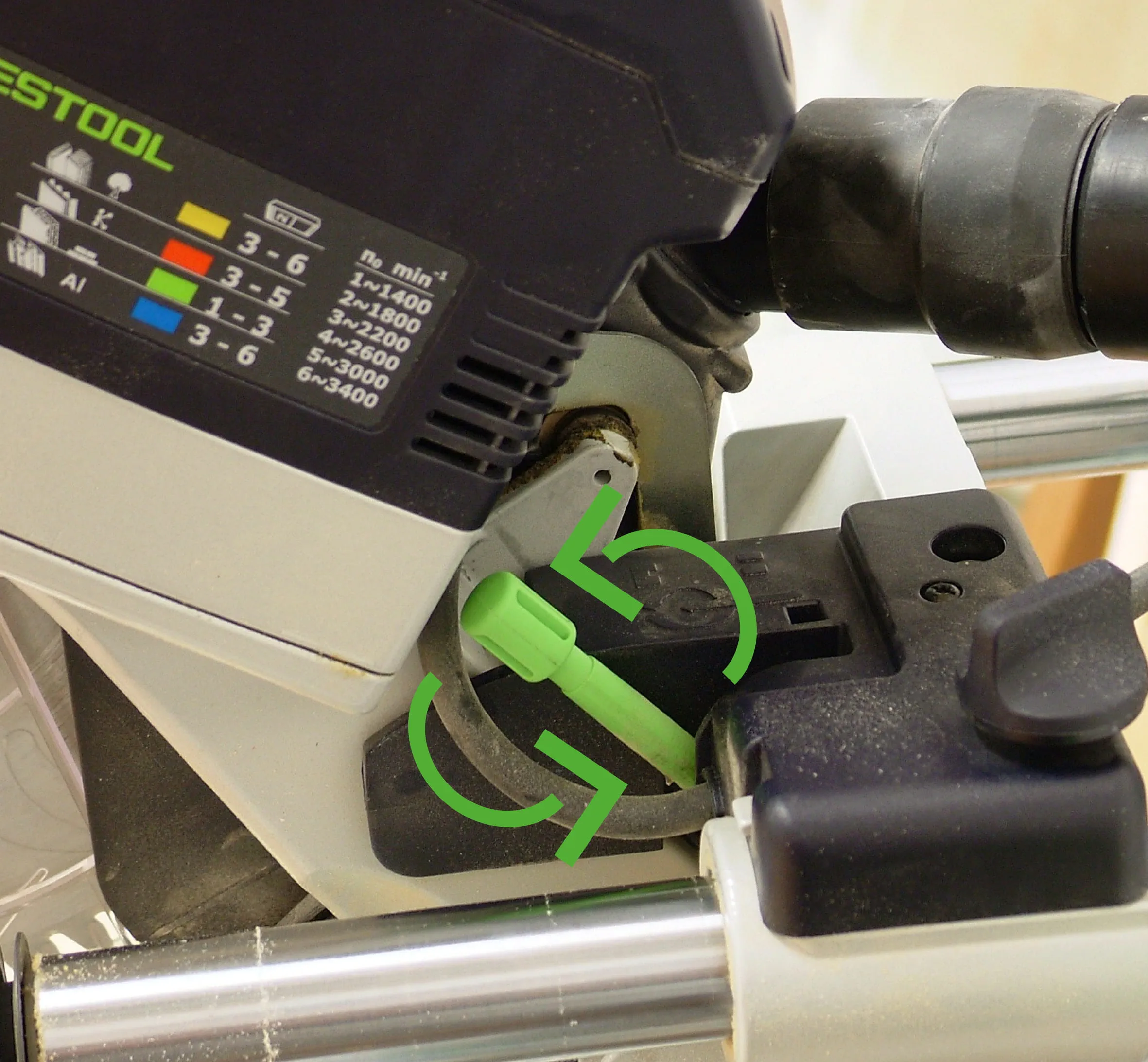

    • Draai de hendel van de zaagdieptebegrenzing omlaag tot hij vastklikt.

      +
      Hendel verdraaien

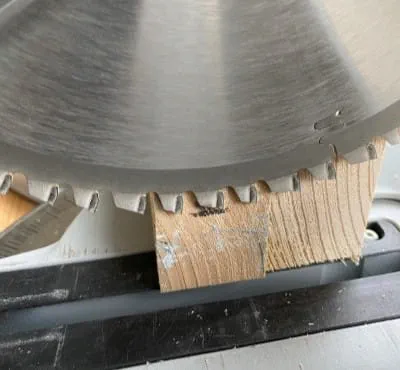

    • Door aan de hendel te draaien wordt de gewenste groefdiepte ingesteld.

      Aanwijzing: Testzaagsnede bij een afvalstuk uitvoeren om eventueel de gewenste groefdiepte aan te passen; hiervoor aan de zaagdiepte-instelling draaien.

      +
      Groefdiepte instellen
    • Als de diepte exact ingesteld is, wordt het gemarkeerde gedeelte ingekeept. Het inkepen gaat als volgt in zijn werk:

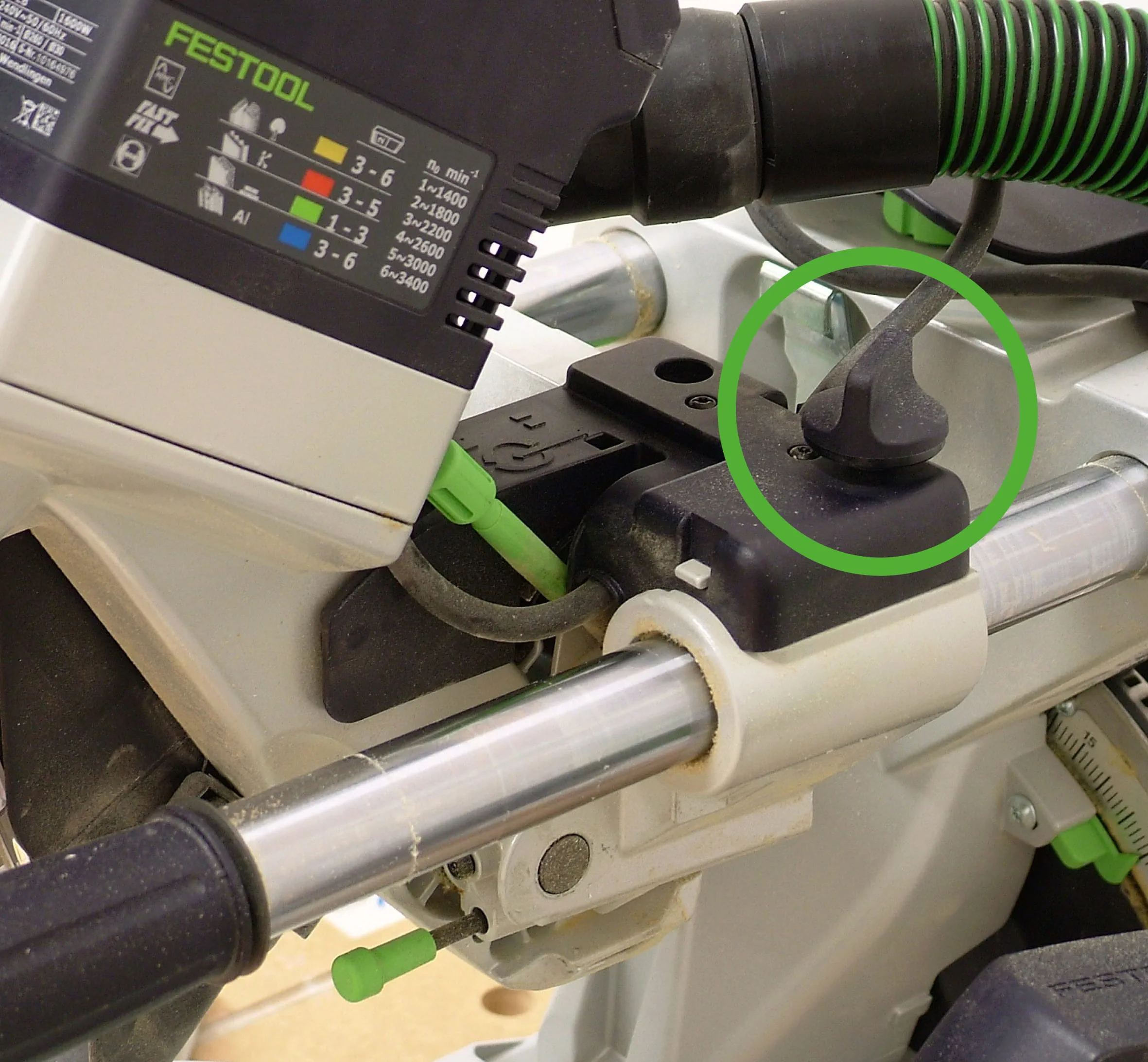

      • Openen van de klem voor de trekinrichting

      +
      Klem openen

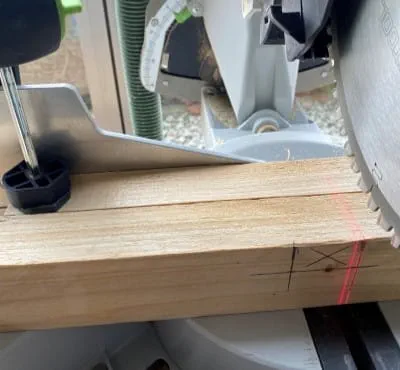

    • De laser op de KAPEX inschakelen en deze in lijn brengen met de markering op het werkstuk.

      +
      Laser inschakelen

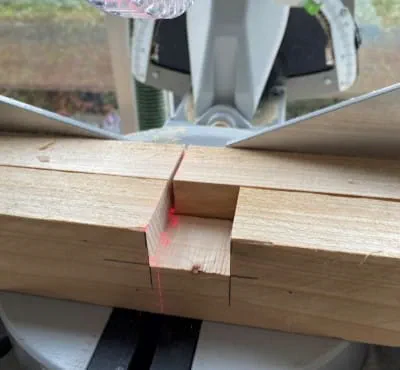

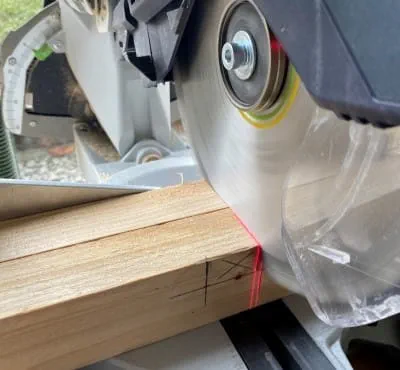

    • KAPEX inschakelen en zaagsnede uitvoeren.

      Werkstuk met een zaagbreedte verschuiven en weer een zaagsnede uitvoeren.

      +
      KAPEX inschakelen
    • Dit wordt net zo vaak herhaald tot het gemarkeerde gedeelte volledig ingekeept is.

      +
      Gemarkeerd gedeelte volledig inkepen
    • Na het inkepen kan het bewerkte kanthout of de lat geplaatst worden.

      +
      Lat plaatsen
