Een komgreep frezen

In dit Festool-toepassingsvoorbeeld wordt stap voor stap uitgelegd waarop u bij het frezen van een ronde komgreep in een houten voorkant moet letten. Zowel de voorbereiding met het maken van een sjabloon en het instellen van de bovenfrees, als de handelwijze worden hieronder uitvoerig beschreven. Het frezen van een komgreep is bijzonder geschikt voor schuifdeuren omdat hierbij het resultaat aan de voorkant verzonken is.

Let op: De toepassingsvoorbeelden vervangen de bedieningshandleiding en veiligheidsinstructies niet!

Beschrijving

In een ander toepassingsvoorbeeld wordt uitgelegd hoe u door te frezen een handgreepmogelijkheid langs een rand kunt maken. Maar vaak gebruikt u dan om constructieve of artistieke redenen een komgreep. Het voordeel is dat deze niet uitsteekt en dus niet hinderlijk is bij binnenliggende schuifladen of schuifdeuren. In tegenstelling tot het toepassingsvoorbeeld "Voor houten kisten een handgreep frezen" wordt hier het schuifladefront niet doorgefreesd. Daarom is het frezen van een komgreep beter geschikt voor buitenliggende schuifladen. Door verschillende designs kan een komgreep ook als vormgevingselement worden gebruikt. In dit toepassingsvoorbeeld wordt aan de hand van een ronde komgreep uitgelegd hoe u een dergelijke handgreepmogelijkheid direct in het materiaal kunt frezen.

Machines/accessoires

In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:

Bovenfrees OF 1010 REBQ-Plus

Licht aan voor hoogste precisie.
Stofzuiger CTM 36 EI CLEANTEC

De allrounder voor bouwplaats en werkplaats.

Alternatieve machines/accessoires

Als alternatief worden de volgende machines en accessoires aanbevolen:

Voorbereiden/instellen

Het maken van de sjabloon voor het frezen van de komgreep moet met de grootst mogelijke zorg worden uitgevoerd. Eventuele onnauwkeurigheden zijn in het latere afgewerkte werkstuk zichtbaar en kunnen alleen met grote moeite worden hersteld. Een exact gemaakt sjabloon kan later bovendien voor andere werkstukken worden gebruikt.

De materiaaldikte van de sjabloon moet voor schuifladefronten met een sterkte van 15 tot 19 mm ten minste 10 mm zijn. Multiplexplaten zijn bijzonder geschikt voor het maken van sjablonen omdat deze bijzonder stevig en robuust zijn.

Om de sjabloon later goed te kunnen vastklemmen, moeten de afmetingen ervan minstens 20x30 cm zijn.

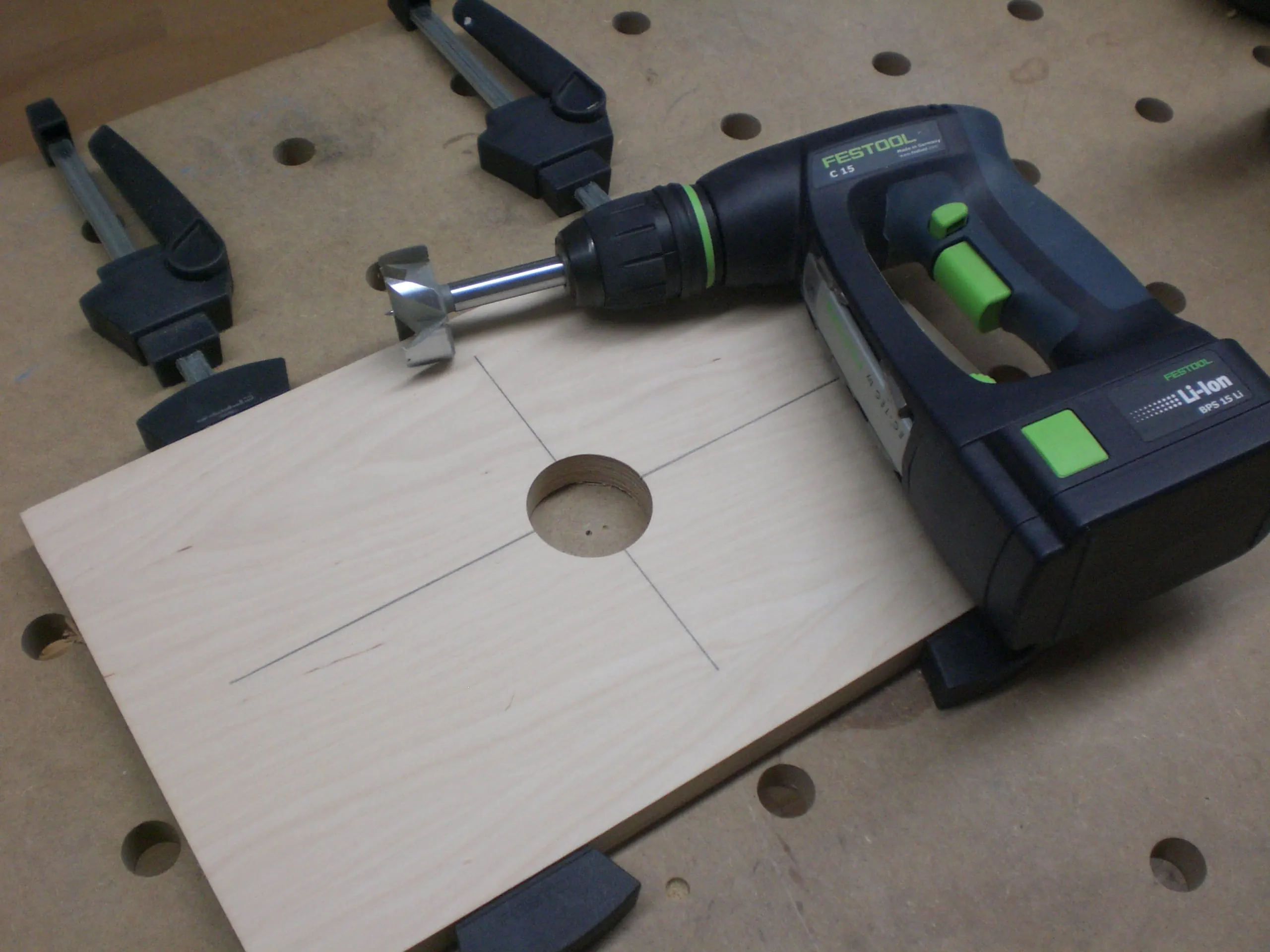

Omdat in dit voorbeeld ronde komgrepen in het hout moeten worden gefreesd, is het voldoende om een gat met een Forstnerboor te boren.

Bij het gebruik van de aanloopring van 27 mm moet de vereiste boordiameter als volgt worden berekend:

Gewenste diameter van de komgreep + 15 mm = boordiameter voor sjabloon

+
Op de onderkant van de sjabloon wordt eerst een kruis getekend en vervolgens in het midden van de markering geboord.

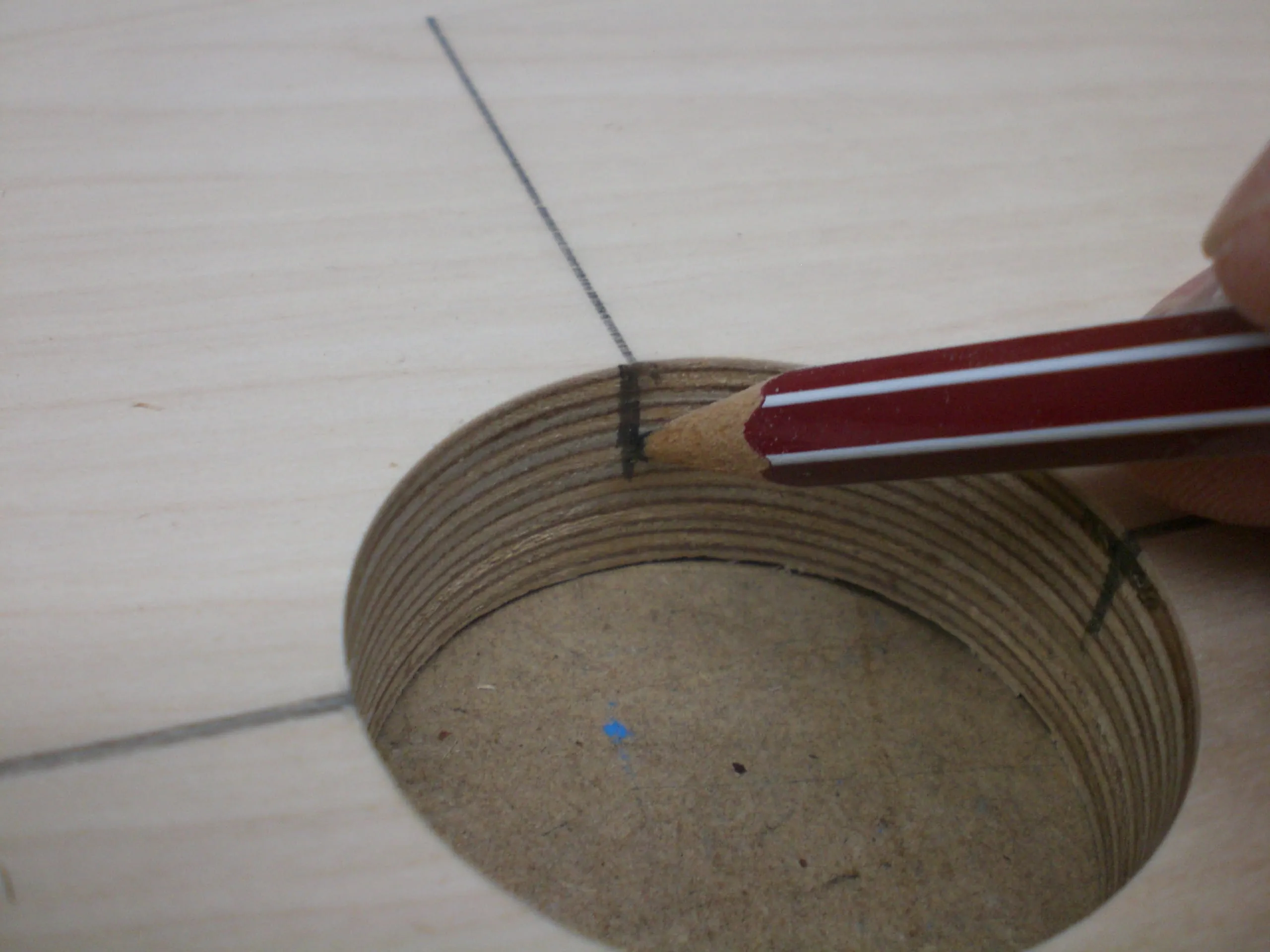

De markering wordt vervolgens zoals op de afbeelding is te zien, op de gatrand toegepast.

+

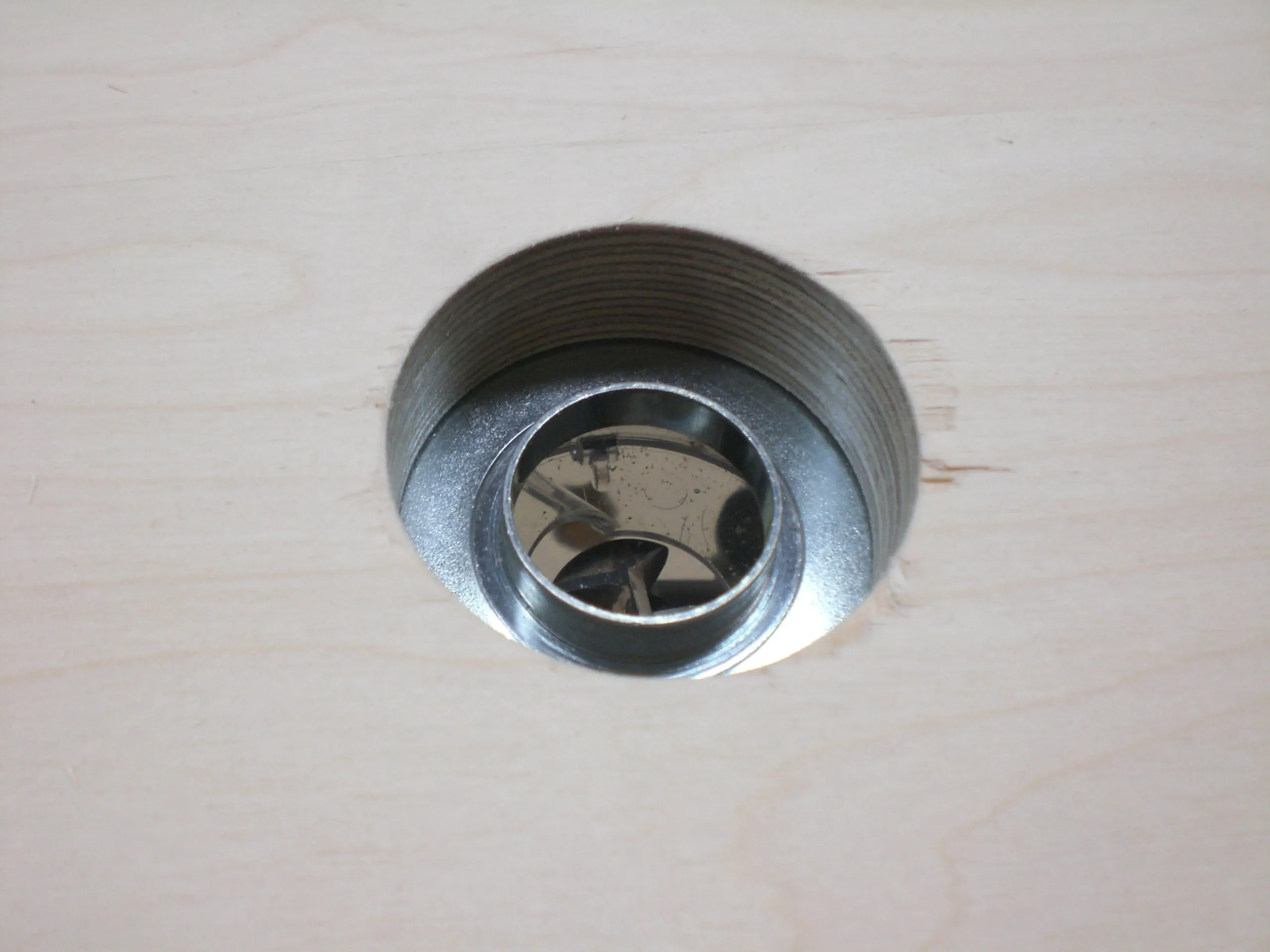

Nu wordt de bovenfrees in het gat in het midden afgesteld.

+

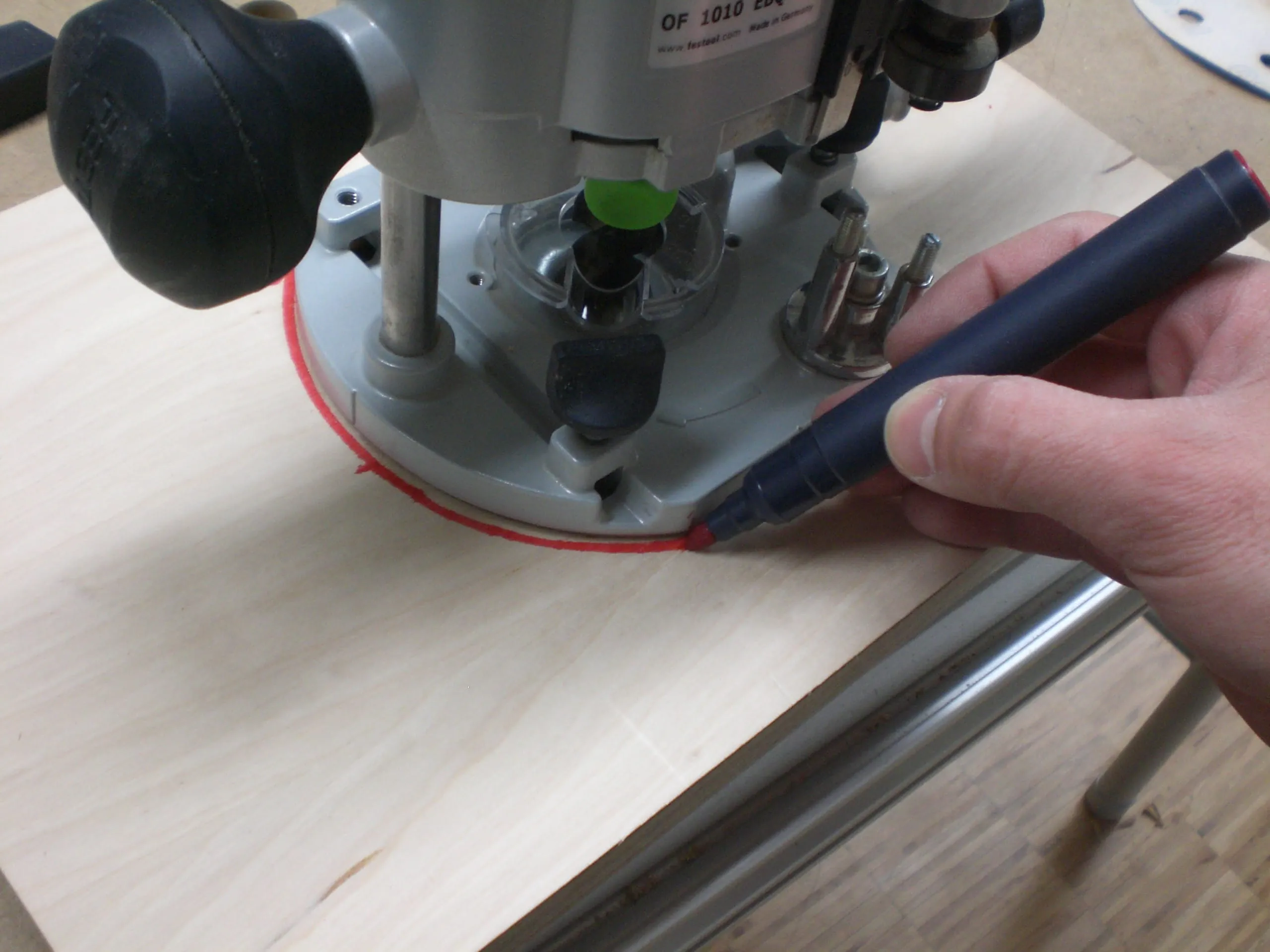

Deze positie wordt op de bovenkant met een pen gemarkeerd. Deze stap is zeer belangrijk omdat de frees later alleen in het midden mag in- en uitvallen. Als men de frees daarentegen aan de rand van de frezing laat in- of uitvallen, wordt een inkeping in de komgreep gefreesd.

+
Om de bovenfrees in te stellen, moet bij het gebruik van de frees absoluut op de minimumklemdiepte worden gelet.
Deze wordt bereikt als de lijn onder de V-markering is bedek.

Zoals al is genoemd, wordt de aanloopring met een diameter van 27 mm gebruikt.

Deze wordt in plaats van de zwarte kunststofring gebruikt en met de centreerdoorn ZD-OF gecentreerd.

+
Voor het instellen van de freesdiepte wordt de bovenfrees op de sjabloon geplaatst.

Vervolgens wordt de stilstaande frees naar een vlakke ondergrond bewogen.

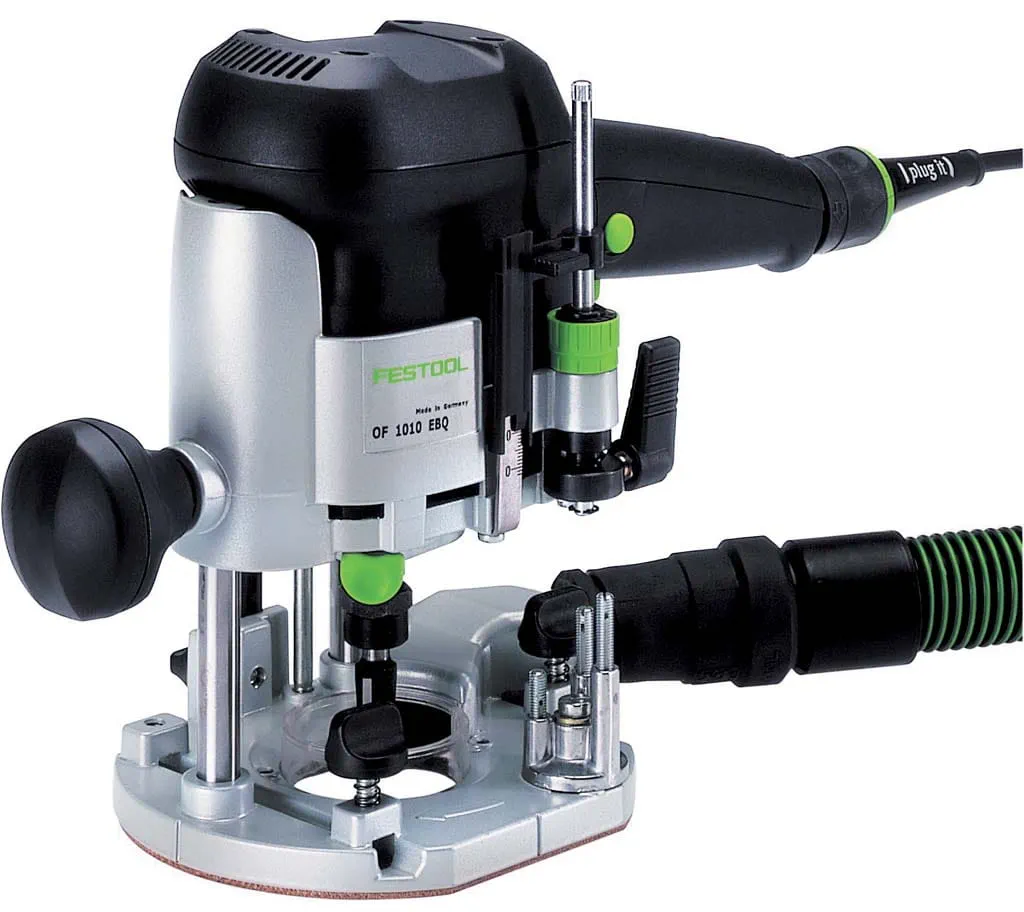

Nu wordt met de diepteaanslag een freesdiepte van 16 mm ingesteld.

Het wordt aangeraden om vóór het frezen van de komgreep ter controle van de freesdiepte een testfrezing uit te voeren.

+

Handelwijze

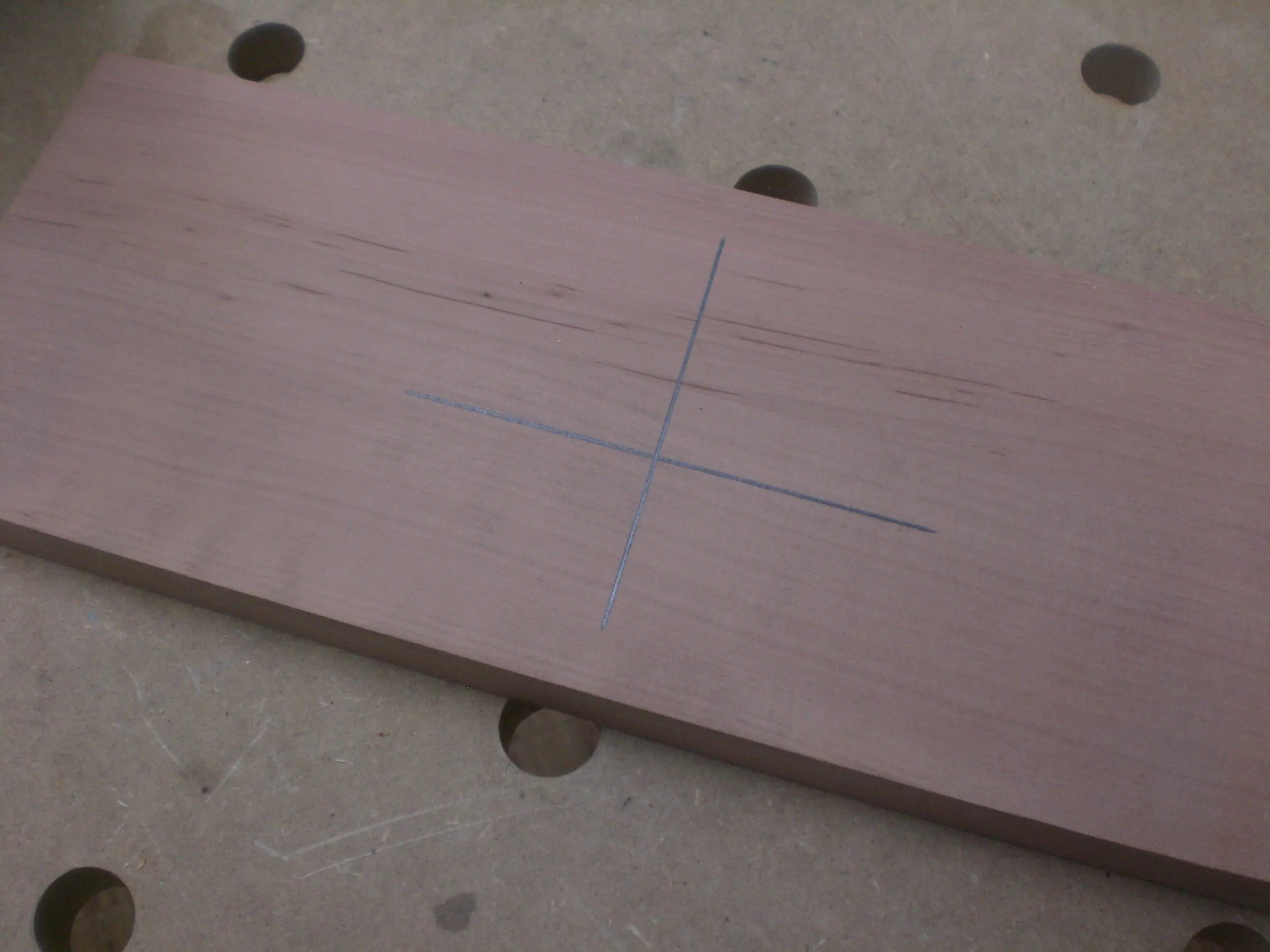

Op het werkstuk waarin u de komgreep wilt frezen, wordt de positie met een groot kruis gemarkeerd. Het werkstuk moet een minimumdikte van 19 mm hebben. Anders loopt u het gevaar dat u het werkstuk doorfreest.

+

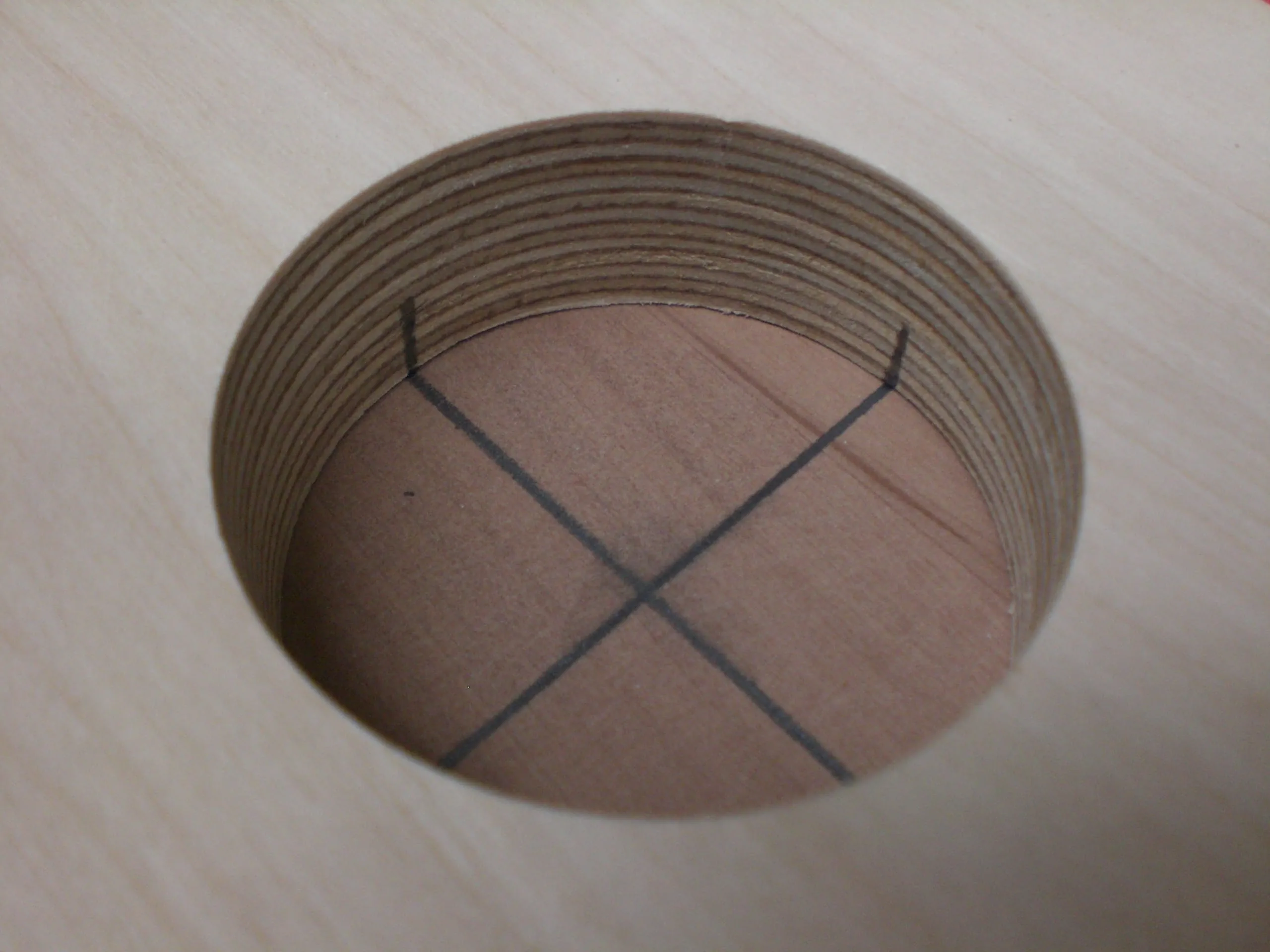

Nu wordt de sjabloon op het werkstuk geplaatst. Met de van tevoren gemaakte markeringen op de sjabloon kan deze nu perfect worden afgesteld.

+

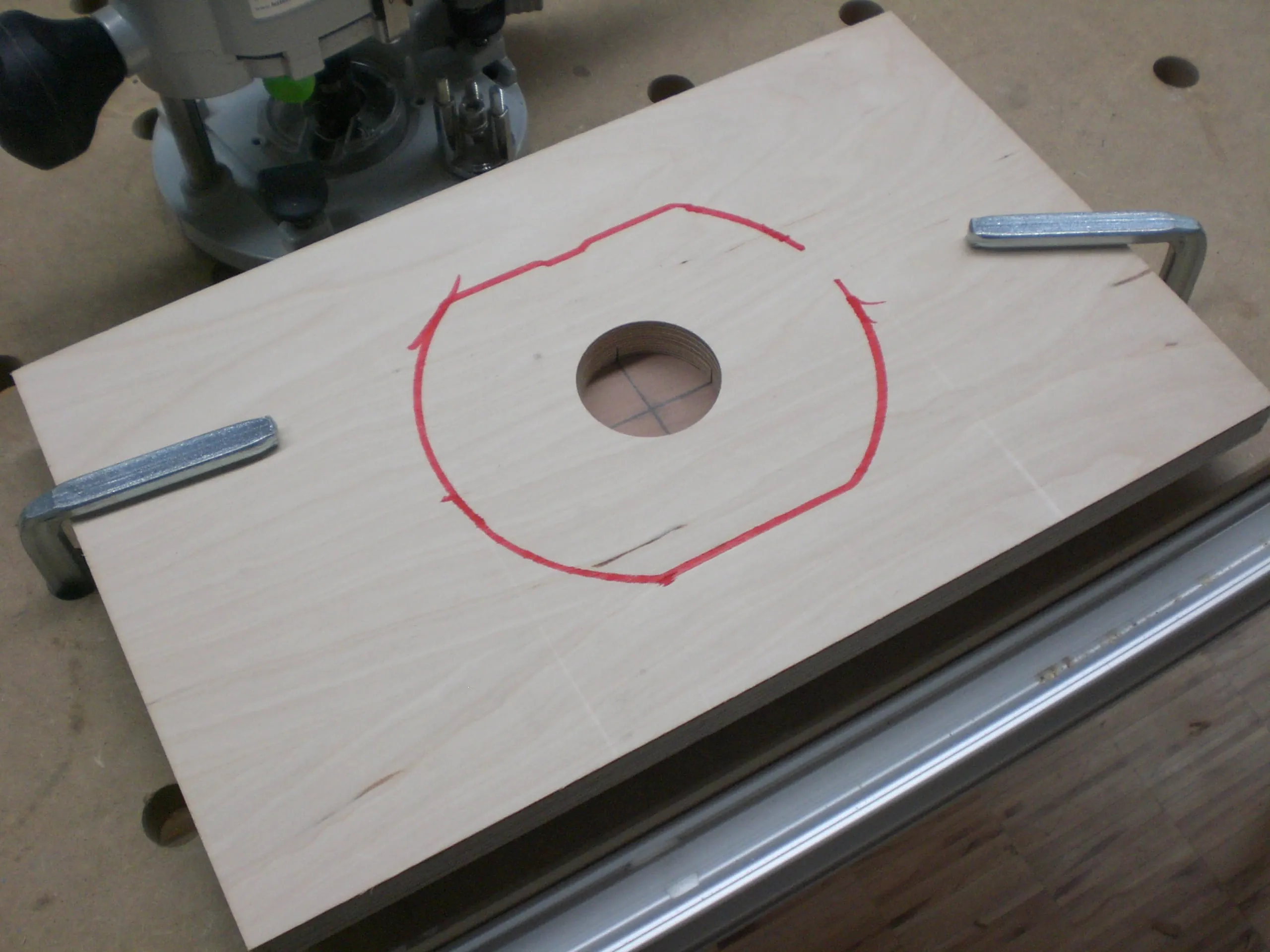

De sjabloon wordt met schroefklemmen op het werkstuk gefixeerd. Let erop dat de schroefklemmen het bewegen van de bovenfrees niet belemmeren.

+
De bovenfrees wordt op de markering afgesteld. Vervolgens wordt langzaam in het materiaal ingevallen en in tegenloop gefreesd. Het uitvallen gebeurt na stilstand van de machine en moet ook in het midden op de markering plaatsvinden.

+
Tip: Omdat de bovenfrees de sjabloon zeer dicht afsluit en er dus geen lucht kan stromen, functioneert de afzuiging bij kleine komgrepen niet optimaal. Door groeven, die in de onderkant van de sjabloon worden ingefreesd, kan er lucht stromen en wordt die afzuiging duidelijk verbeterd.

+

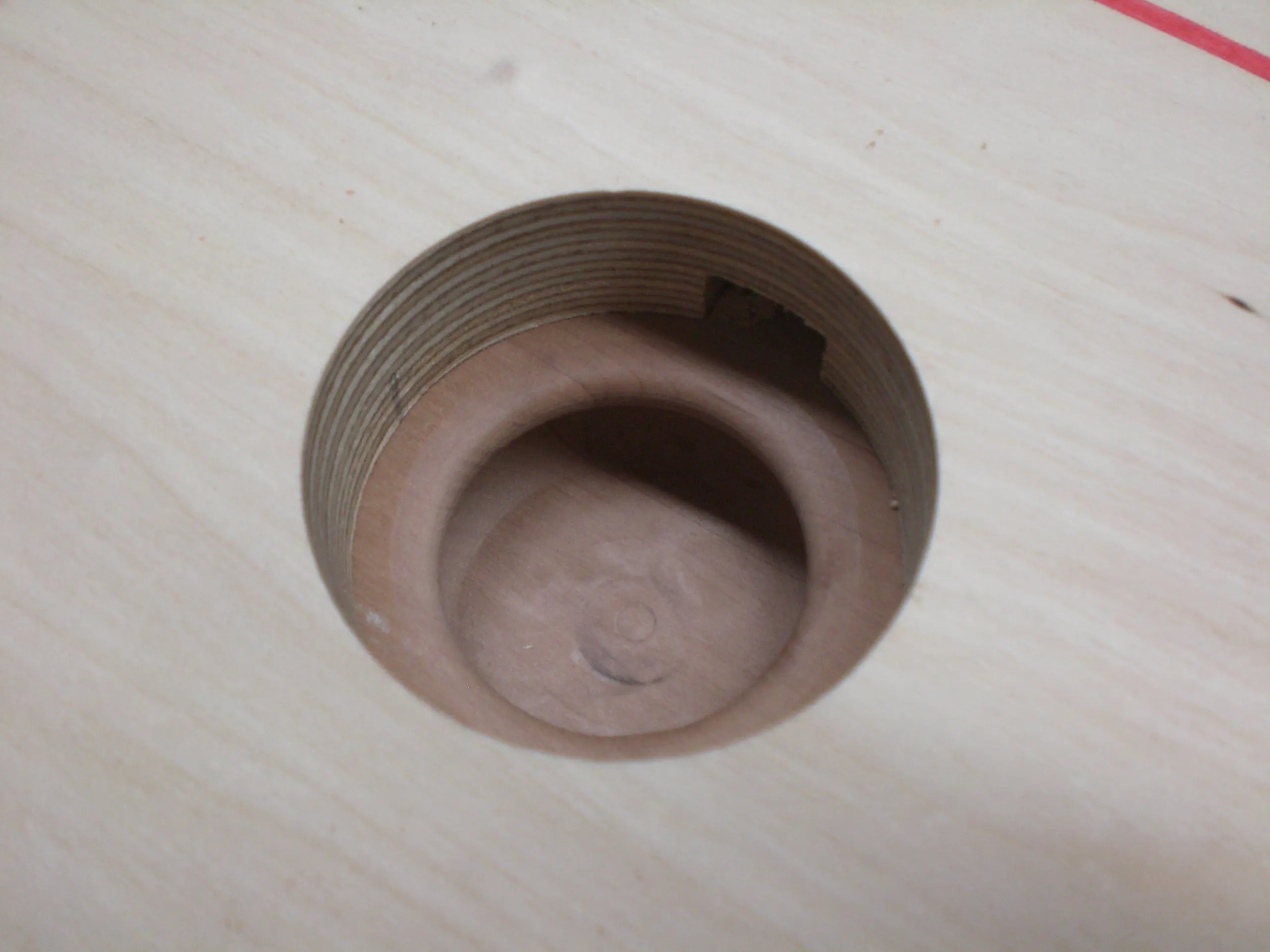

Op deze afbeelding is de groef nogmaals in het achterste gebied te herkennen.

+

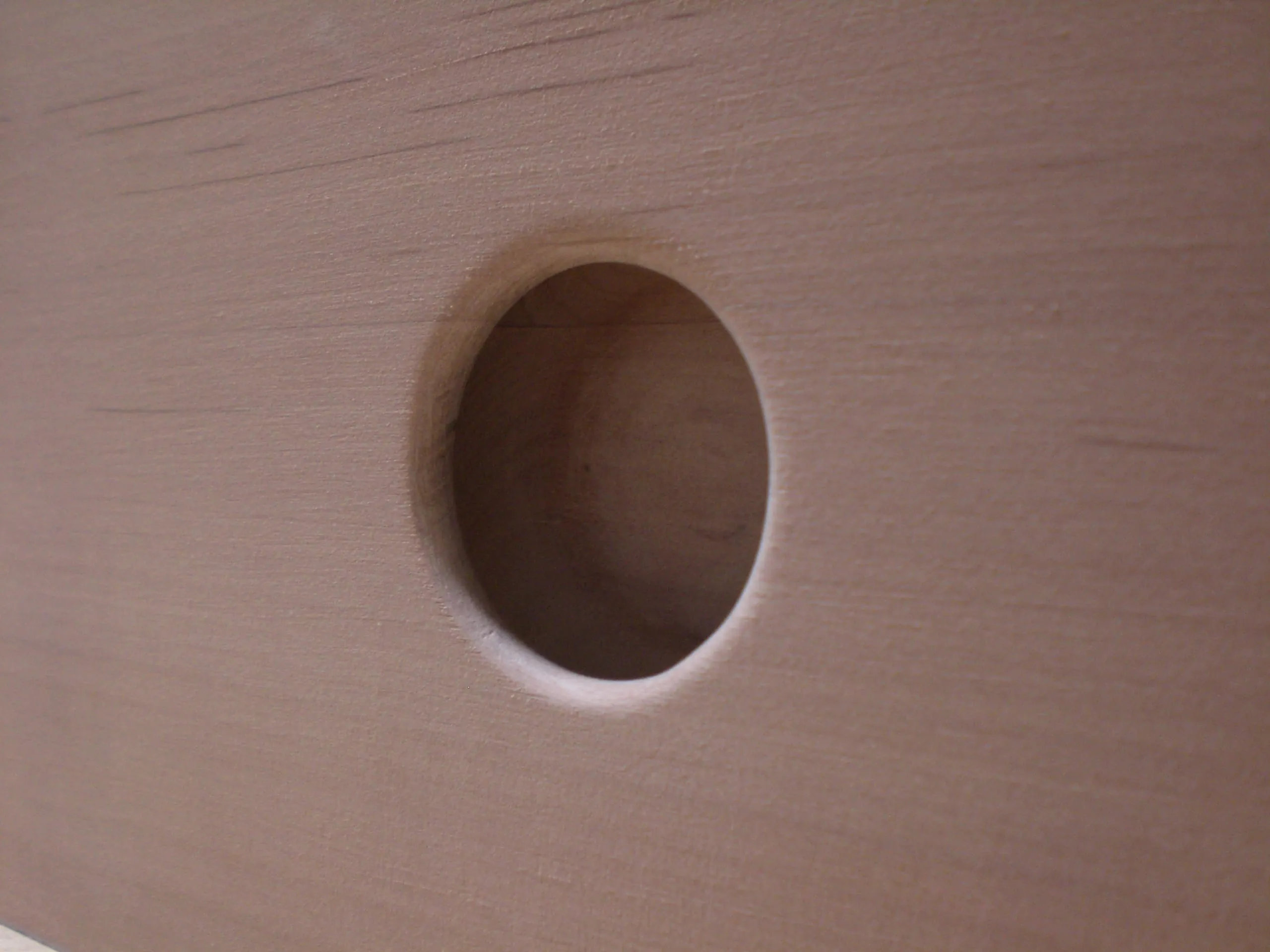

Na het frezen van de komgreep moet de kom nog licht worden glad geschuurd.

+

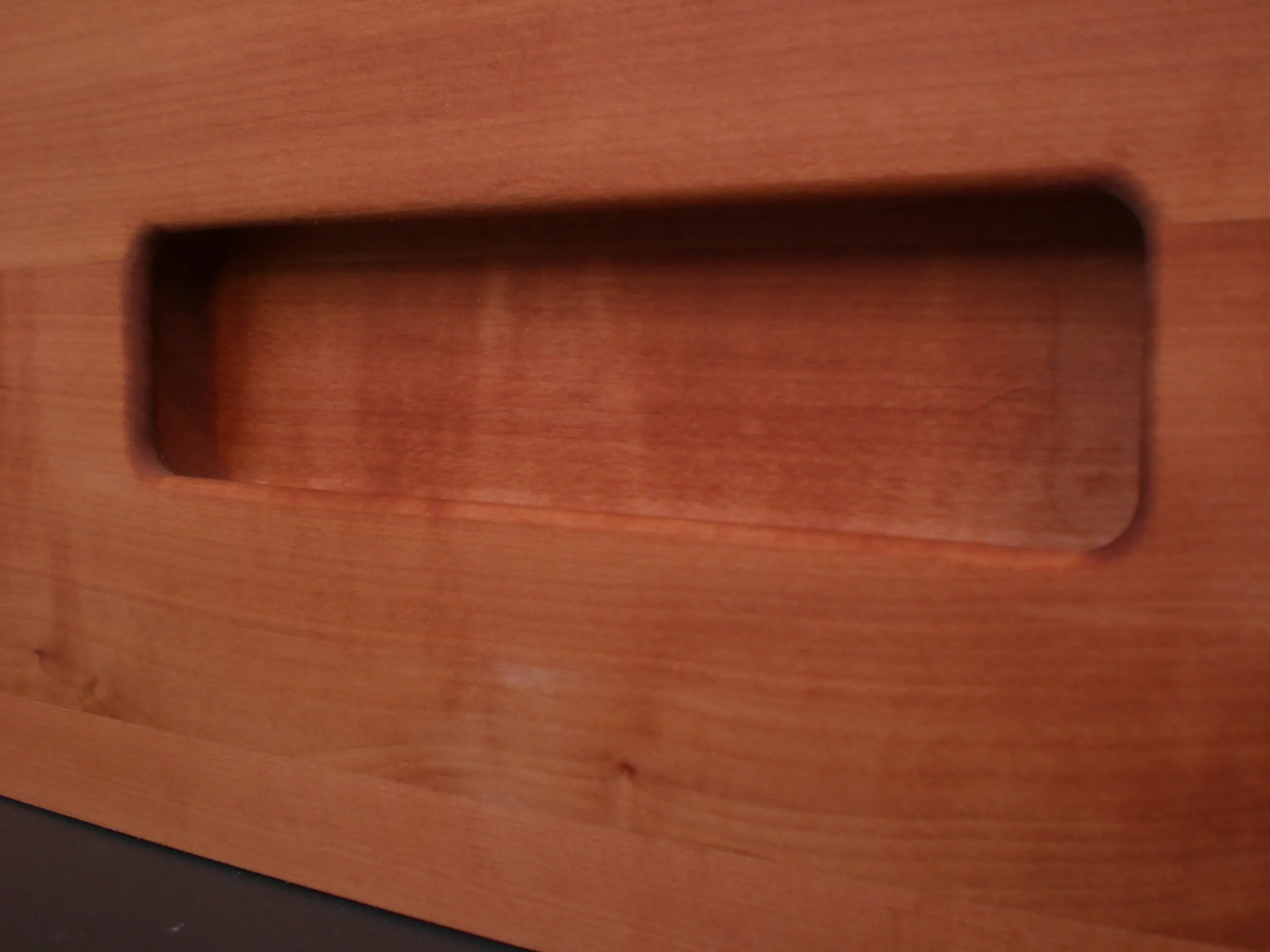

Als u bijvoorbeeld met de freessjabloon MFS 400 werkt, krijgt u rechthoekige komgrepen. Deze vorm kan ook voor kisten worden gebruikt.

+
Hier een voorbeeld van een handgreepmogelijkheid voor een klimrek, het oppervlak is vervolgens met een mengsel van kunsthars en zand geplastificeerd.

Het toepassingsvoorbeeld laat zien dat met de vingergreepfrees de meest uiteenlopende handgreepmogelijkheden en vormen mogelijk zijn. Bij massieve houten meubels wordt door te frezen een dergelijke komgreep van het massieve karakter benadrukt. Als de sjabloon eenmaal is gemaakt, kan de komgreep altijd weer snel en eenvoudig worden gefreesd.

+
