Paslijst met de decoupeerzaag exact inpassen

Paslijst inpassen
Paslijsten of ook paspanelen vormen een mooie wandaansluiting van een inbouwkast. Hoe het exacte aftekenen en splintervrij op maat zagen eenvoudig en snel lukt, wordt in dit toepassingsvoorbeeld uitgelegd.

    Beschrijving

    Bij inbouwkasten of keukens is het bijna altijd nodig om voor een mooie wandaansluiting een paslijst exact aan de vorm van de wand aan te passen. Daarbij is het vooral belangrijk dat de vorm van de wand netjes op de paslijst wordt overgezet. Bij het daarop volgende op maat zagen is de accu-decoupeerzaag van Festool zeer geschikt. De geadviseerde werkwijze voor het exacte aftekenen en op maat zagen van de paslijst wordt hierna beschreven.

    Machines/accessoires

    Klanten die dit kochten, waren ook geïnteresseerd in

    Voorbereiden/instellen

    • Eerst wordt het decoupeerzaagblad geplaatst. In dit toepassingsvoorbeeld wordt met de WOOD FINE CUT gewerkt, omdat dit voor een zuivere, splinterarme zaagsnede in melamineharsgecoate spaanplaten zorgt. Met de splinterbescherming kan de zaagsnede nog eens verbeterd worden. Hiervoor wordt deze na het plaatsen van het zaagblad met de splinterbescherming ingezaagd.
      Tip: als de paslijsten met bochten aangepast moeten worden, dan is hiervoor het zaagblad WOOD CURVES beter geschikt.

      +
      WOOD FINE CUT

    • Om later de vorm van de wand rechtstreeks op de plaat over te kunnen zetten, is het nodig om de benodigde uitzaging eerst grof uit te voeren. Daarvoor moet de paslijst met een overmaat van ca. één centimeter afgetekend worden.

      +
      Paslijst inpassen

    Werkwijze

    • Vervolgens wordt de zojuist afgetekende vorm met de decoupeerzaag langs de afgetekende lijn uitgezaagd.

      +

    • Nuttig voor de overzetting van de wandvorm is een zogenaamde parallelle aftekenhulp die op de materiaaldikte van de kastzijde wordt ingesteld. Deze aanpak is gebruikelijk bij paslijsten die met de voorzijde teruggeplaatst zijn. Als de paslijst vlak met de voorzijde geplaatst wordt, wordt meestal slechts de halve materiaaldikte ingesteld. De paslijst zit vervolgens in het midden van de kastzijde.

      +

    • De paslijst wordt nu binnen vlak tegen de kastzijde gehouden en de vorm van de wand met de parallelle aftekenhulp overgezet. Omdat op de parallelle aftekenhulp de dikte van de kastzijde is ingesteld, past het paneel vervolgens precies in de te sluiten afstand.

      +

    • Met de decoupeerzaag wordt in de volgende stap langs de afgetekende lijn gezaagd. Door het licht op de zaag is de afgetekende lijn altijd goed zichtbaar. Er moet op gelet worden dat het werkstuk altijd stevig bevestigd is.

      +

    • Bij een teruggeplaatste paslijst kan dit vervolgens eenvoudig door de kastzijde van binnen vastgeschroefd worden. Alternatief kunnen speciale clips of montagelijsten gebruikt worden.

      +

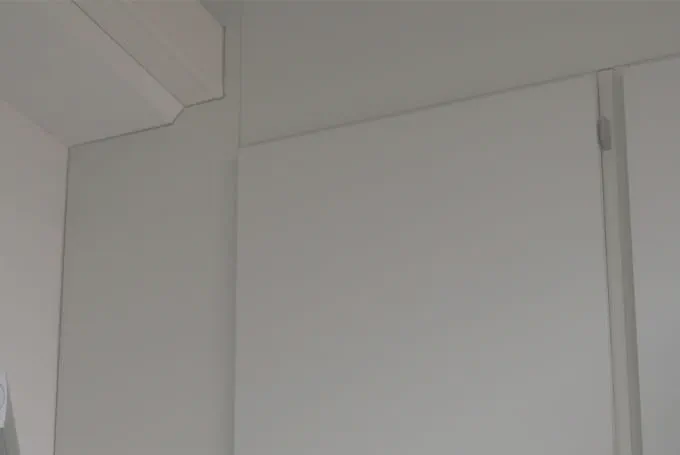

    • Het resultaat is een perfect ingepaste paslijst. Met de juiste techniek is het inpassen van een paslijst dus niet bijzonder gecompliceerd, en de inbouwkast verkrijgt een mooie wandafsluiting.

      +
