Sandwichplaten zagen met decoupeerzagen
Beschrijving

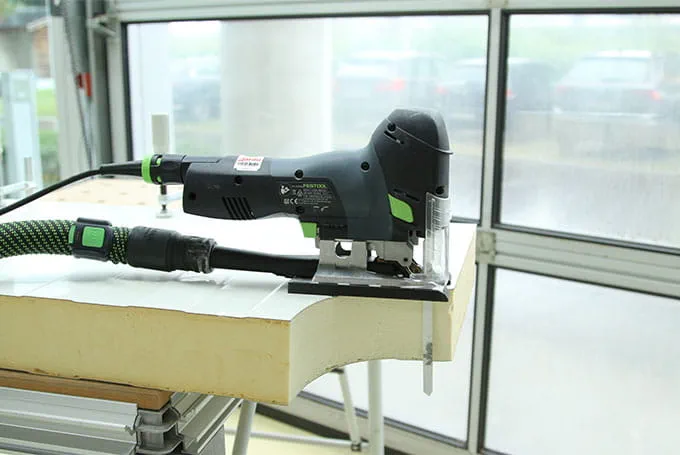

In dit toepassingsvoorbeeld wordt het zagen van een 60 mm dikke sandwichplaat met een pendeldecoupeerzaag beschreven. Als buitenbekleding van stalen hallen, bijv. opslaggebouwen, logistieke centra, productiegebouwen, warenhuizen, enz. worden vaak sandwichelementen verwerkt.
Bij het sandwichmateriaal zijn twee stalen dekplaten met een warmte-isolerende kern van polyurethaan (PUR) hardschuim schuifvast met elkaar verbonden.
De dekplaten zijn van 0,6 mm dik ST 37 staal, gegalvaniseerd en bandgelakt (speciale fabricage van de laklaag). Zij worden belijnd, vlak of met trapezeprofilering geleverd. Het PUR-hardschuim garandeert een uitstekende warmte-isolatie. (sandwichplaten van 60 mm dik = k-waarde van 0,32 of platen van 40 mm dik = k-waarde van 0,38)
Tegelijkertijd blinken sandwichelementen uit door een geluidsisolatiewaarde van Rw = 25 dBA.
Bij de voorbereiding voor de montage in de werkplaats of ter plaatse op de bouwplaats zijn inpaswerkzaamheden nodig. Daarbij moeten hoeken worden ingekeept, onderdelen worden aangepast en radii worden ingezaagd.
Werkwijze tot nu toe:
Moeizaam en tijdrovend zagen met een metaalzaag.
Doorslijpen met haakse schuurmachines met de volgende gevaren:
- Uitgloeien van de dekplaat (niet-schone snede)
- Smelten van het PUR-hardschuim
- Onnauwkeurige doorslijpsnede
Oplossing
Met een pendeldecoupeerzaag en een speciaal decoupeerzaagblad voor sandwichplaten kunnen de platen snel, zuiver en rationeel worden bewerkt.
Machines/accessoires
Alternatieve machines
Voorbereiden/instellen
-

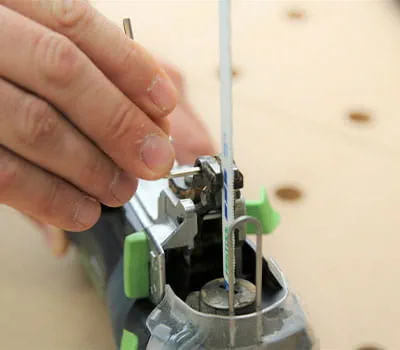

Instelling van de geleiding op het decoupeerzaagblad
- Bescherming tegen stof en spanen van pendeldecoupeerzaag verwijderen
- Pendelslagschakelaar op stand 3
- Klemschroef met een inbussleutel losdraaien
- Fast-Fix losmaken en zaagblad tot de aanslag in de klemschoen steken
- Schroef met de inbussleutel zover tegen de hardmetalen geleiding plaatsen tot de kanten stevig tegen het zaagblad aan liggen
- Bescherming tegen stof en spanen weer inklikken
-

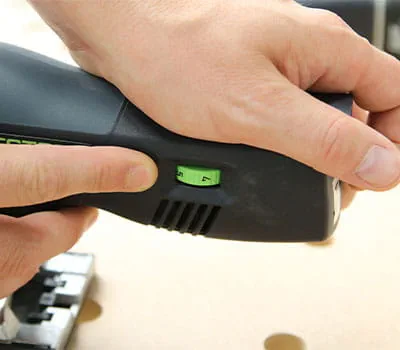

Let op:Het zagen van sandwichplaten vereist:
- Het juiste zaagblad van Festool
- Veiligheidsbril, werkhandschoenen en eventueel lichaamsbescherming dragen (letsel voorkomen)
- Langzaam zagen – niet schoksgewijs in het werkstuk bewegen
- Toerentalstand 4 instellen en een lage aanvoersnelheid kiezen
- Met afzuiging werken
Werkwijze
-
- Sandwichplaten op een tafel of bijv. houten bokken met schroefklemmen bevestigen.
(alternatief: met ca. 15 cm dikke houten onderleggers, bijv.: kanthout op de vloer leggen). - Platen naar wens markeren
- Afzuigslang op decoupeerzaag aansluiten
- Decoupeerzaag tegen sandwichplaat leggen

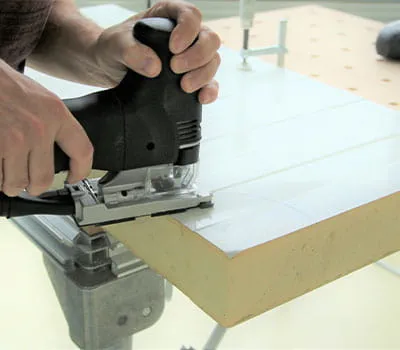

- Machine inschakelen en met gemiddelde aanvoersnelheid de inkeping of de radius in de sandwichplaten zagen
- Sandwichplaten op een tafel of bijv. houten bokken met schroefklemmen bevestigen.
-
