Trap met verschillende tredebreedtes frezen

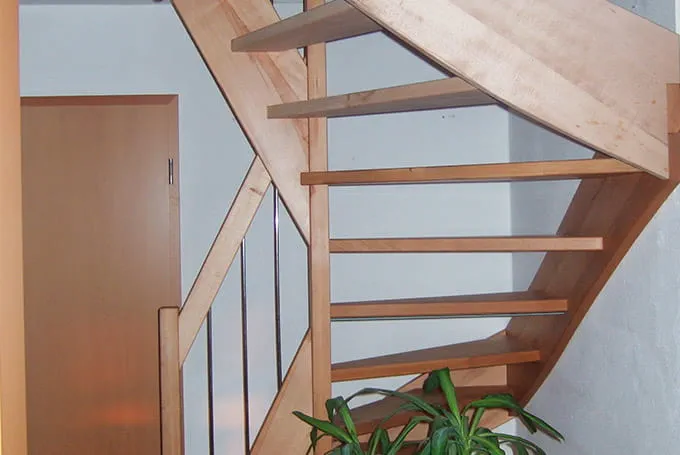

Halfslagtrappen zien er prachtig uit, besparen ruimte en hebben een elegante look. Het is echter een lastige klus, want elke trede heeft verschillende afmetingen. Het frezen van een dergelijke trap vereist een goede voorbereiding en een krachtige bovenfrees.
Beschrijving
Het maken van een halfslagtrap is geen gemakkelijke klus.
Alle treden hebben verschillende breedtes, dieptes en ook vormen. Dit toepassingsvoorbeeld laat zien hoe met de freessjabloon MFS een trap met verschillende tredebreedtes snel, exact en vast en zeker gefreesd kan worden.
Alle treden hebben verschillende breedtes, dieptes en ook vormen. Dit toepassingsvoorbeeld laat zien hoe met de freessjabloon MFS een trap met verschillende tredebreedtes snel, exact en vast en zeker gefreesd kan worden.
Machines/accessoires
In dit toepassingsvoorbeeld worden de volgende machines en de volgende accessoires aanbevolen:
Alternatieve mogelijkheden
Als alternatief worden de volgende machines en accessoires aanbevolen:
Voorbereiden/instellen
-
Bij zulke moeilijke constructies is een goede voorbereiding uiterst belangrijk. Daarom zijn ook bij de halfslagtrappen papieren sjablonen gebruikt die op de boomdelen geplakt zijn. Aan de hand van de sjablonen is de buitencontour van de trap gezaagd en daarna zijn op de afgetekende lijn de traptreden ingefreesd.
-

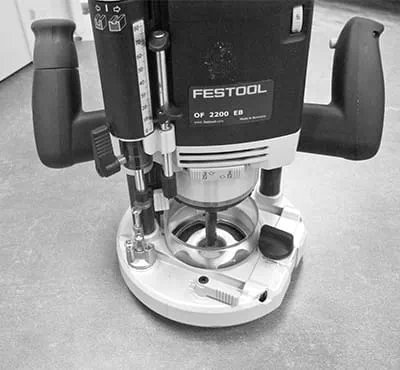

Omdat deze bewerking veel van de bovenfrees vergt, is voor het frezen van de trap een grote bovenfrees gekozen.
Hierin wordt een kopieerring met Ø 30 mm en een groeffrees met Ø 12 mm bevestigd.
Handelwijze
-

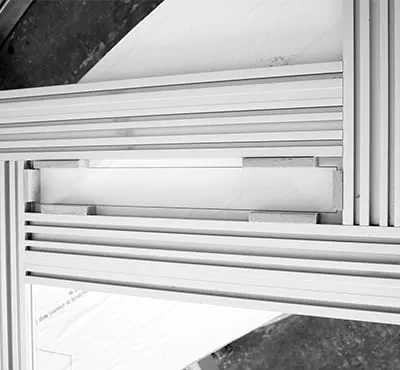

Voor het correct en snel instellen van het freesframe MFS worden houten afstandhouders gebruikt.
De afstandhouders komen overeen met de afstand tussen de freessjabloon en de daadwerkelijke uitfrezing en moeten de bijbehorende dikte hebben. Als bijvoorbeeld een kopieerring van 30 mm en een groeffrees met Ø 12 mm worden gebruikt, wordt de dikte van de afstandhouder als volgt berekend:
(Kopieerring met Ø 30 mm – frees met Ø 12 mm): 2 = 9 mm. De dikte van de afstandhouders moet in dit geval dus 9 mm zijn.
-

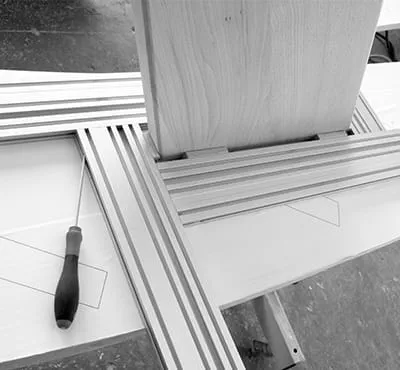

De afstandhouders worden nu tussen de traptrede en het freesframe geplaatst. Twee tegen de kopse kant en 4 tegen de brede kant van de trede. Vervolgens worden de schroeven aan de zijkant geopend, waarna het frame op de houten trede geschoven en vastgeklemd wordt.
De trede is nu 1:1 in het freesframe gekopieerd.
De trede wordt daarop uit het freesframe verwijderd, waarna dit op de aftekening op het papier van de trapboom vastgeklemd wordt.
Ook hier dienen de afstandhouders om de freessjabloon snel uit te kunnen lijnen. Na het uitlijnen en vastklemmen moeten ze verwijderd worden.
-

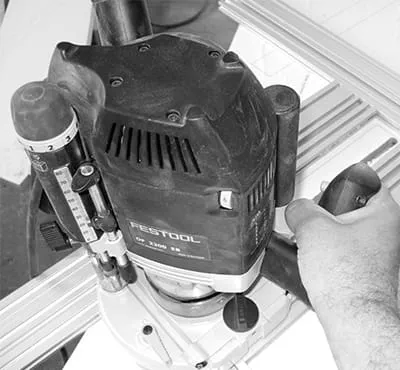

Nu wordt de freesdiepte ingesteld. Hierbij wordt de machine op het frame geplaatst en wordt de frees op het oppervlak van de trapboom neergelaten.
Nu kan de freesdiepte op de diepteaanslag van de bovenfrees ingesteld worden.

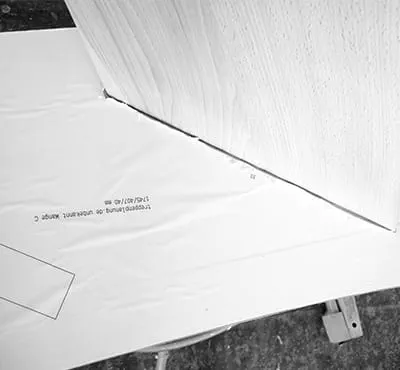

Als alles ingesteld is, kunnen de treden gefreesd worden.
Bij hardhout kan het nodig zijn de treden in twee bewerkingsstappen of freesdieptes te frezen.
-
Volgens dit principe worden nu alle treden verwijderd en in de trapboomdelen ingefreesd.
-
Past perfect, trede voor trede! Zo wordt het frezen van de trap een fluitje van een cent.
-
