Zwaluwstaartverbinding
Beschrijving
De zwaluwstaartverbinding is een effectieve houtverbinding die in de houtbouw wordt gebruikt om nevenbalken met hoofdbalken te verbinden. In dit voorbeeld laat je zien hoe je een verbinding maakt tussen dakspanten en de nokbalk met behulp van de bovenfrees OF 2200 en een freessjabloon van LIGNATOOL.
Machines/accessoires
Voorbereiden/Instellen
-

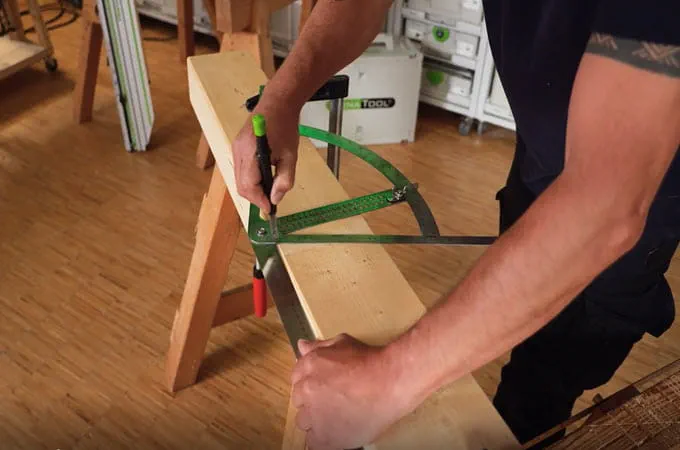

Spanten aftekenen
-

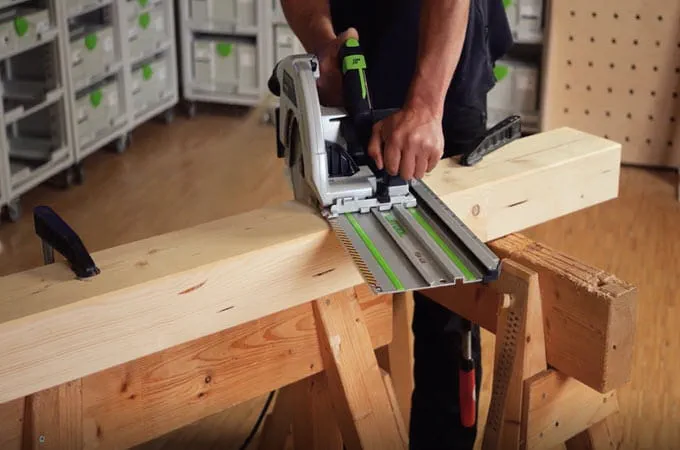

Dakspanten op maat zagen
Met de afkortgeleider worden de spanten op maat gezaagd.
-

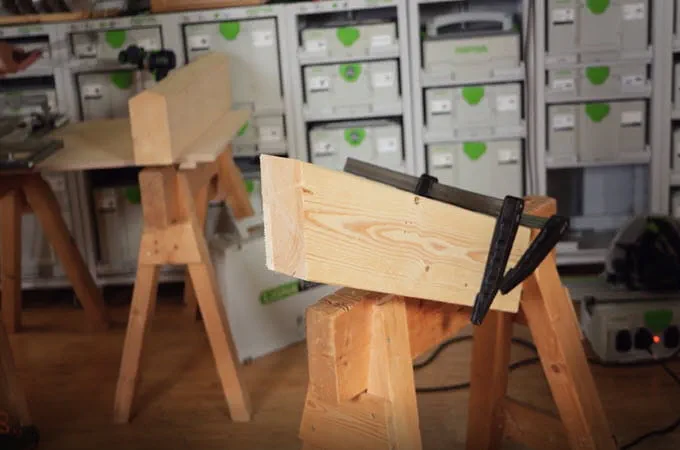

Dakspanten vastzetten
De spanten worden met schroefklemmen vastgezet zodat ze niet kunnen verschuiven.
-
De freessjabloon voor de pen afstellen
Op het sjabloon (bijv. van LIGNATOOL) moeten de aanslagarmen worden afgesteld op de dakhelling en de lengte van de pennen. Daarom wordt eerst de hoek direct op de dakspant gemeten en vastgelegd.
-

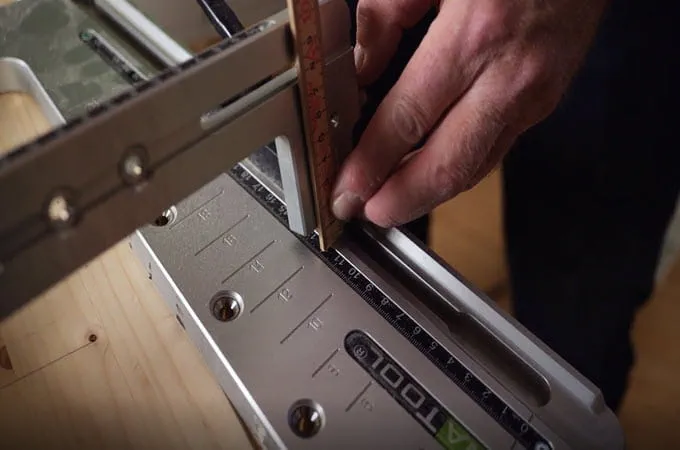

De lengte van de pen op het sjabloon instellen

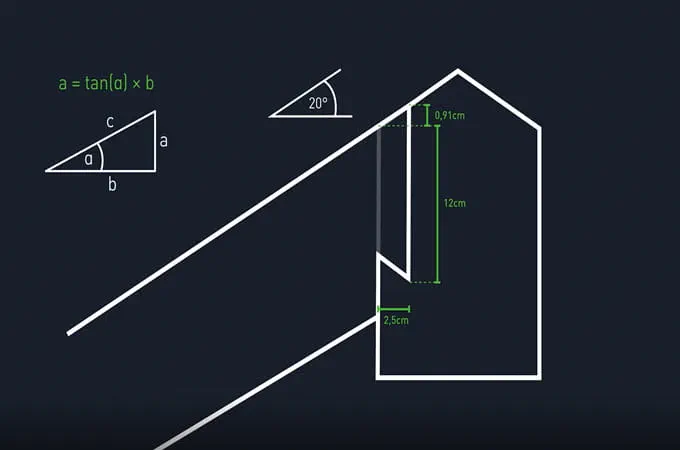

In ons voorbeeld was de lengte van de pen 12 cm, plus een verschilmaat van 9,1 mm. De verschilmaat wordt berekend met de tangensfunctie. Die hangt af van hoe lang de pen is en wat de dakhelling is.
-

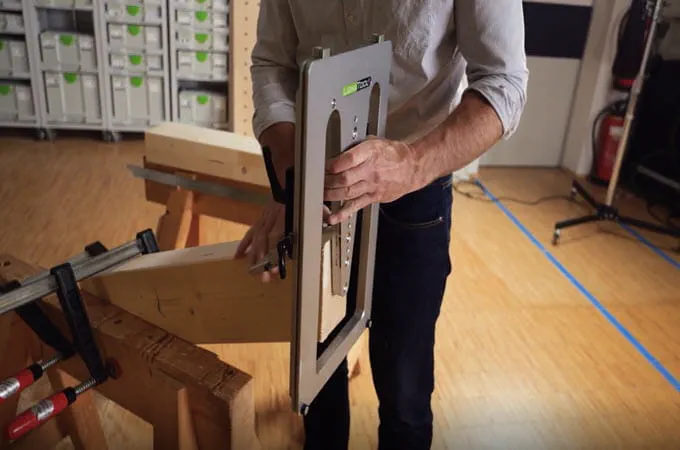

Een sjabloon voor pen-en-gatverbindingen op de spanten bevestigen

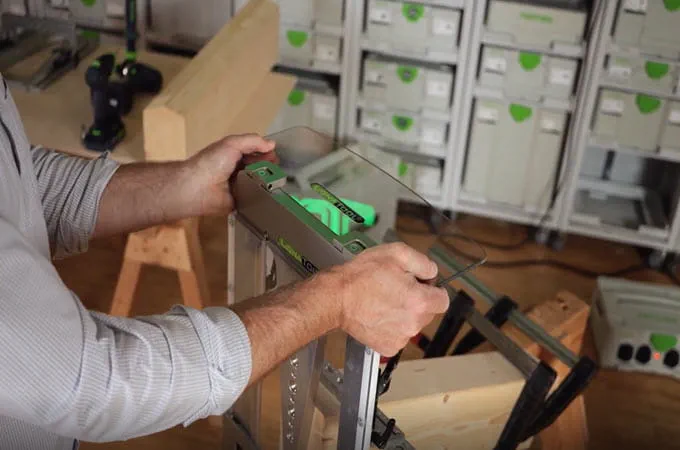

Het sjabloon kan nu op de spanten worden gemonteerd. Het sjabloon wordt met schroeven aan het werkstuk vastgezet. Daarnaast worden de geleidingssleden en de spaanderbeschermkappen gemonteerd.
-

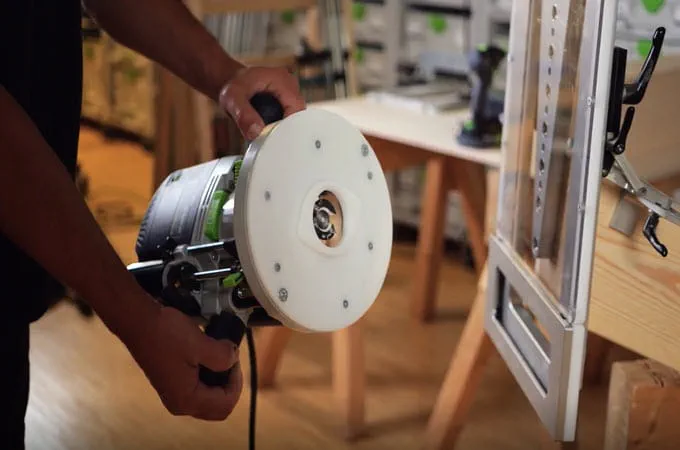

De bovenfrees uitrusten met een geleideplaat en frezen
De OF 2200 bovenfrees wordt geleverd met de basisplaat en de frees.
-

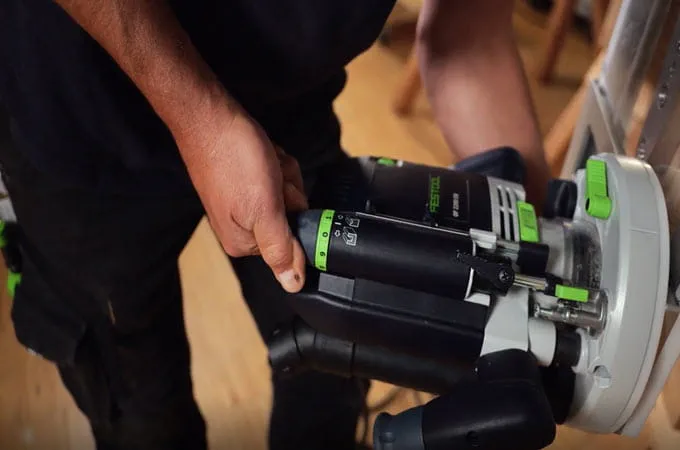

De freesdiepte instellen
De bovenfrees wordt aan het sjabloon bevestigd en daarna stel je de freesdiepte in. In ons voorbeeld wordt de freesdiepte ingesteld op 25 mm. Heel handig is de fijnafstelling, die tot op een tiende millimeter nauwkeurig kan worden ingesteld.
Werkwijze
-

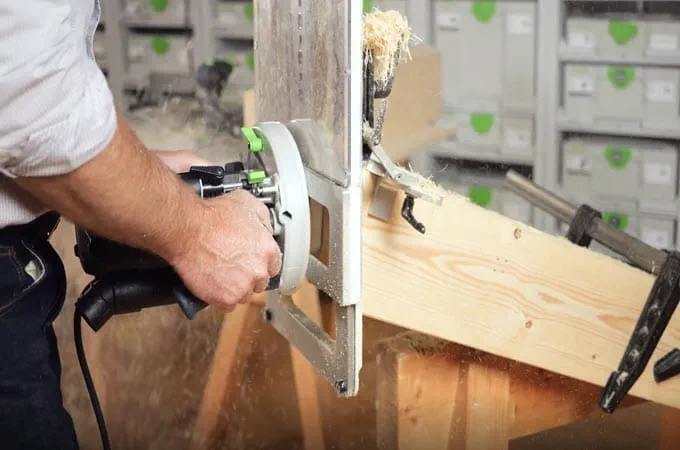

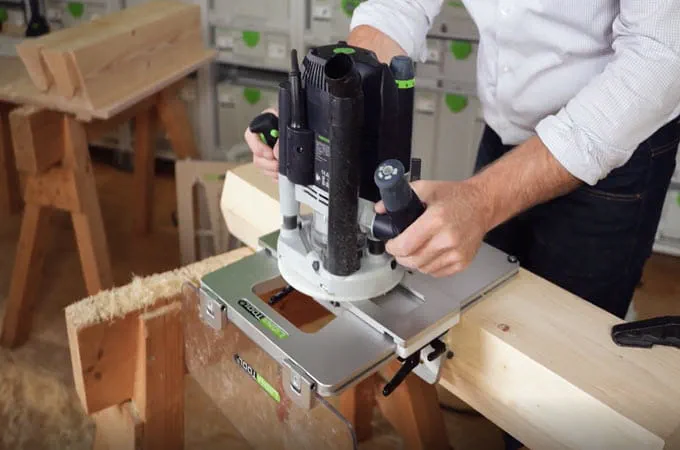

Voer een freesbewerking uit (pen)
Nu kun je de eerste freesbewerking uitvoeren. Het is altijd aan te raden om eerst een proeffreesbewerking op beide onderdelen uit te voeren en daarna de pasnauwkeurigheid te controleren.
-

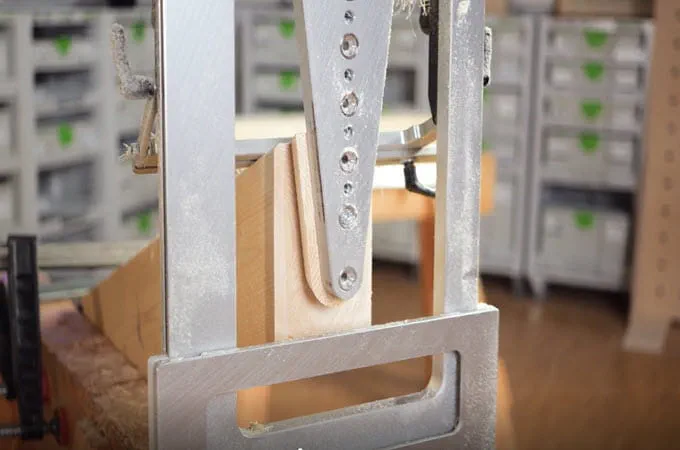

De pen is helemaal gefreesd
Eerst wordt er langs de rand gefreesd om uitscheuren te voorkomen, en daarna wordt het binnenste gedeelte uitgefreesd.
-
Het sjabloon voor het tapgat instellen
Het sjabloon wordt aangepast aan de helling van het dak door de aanslagen tegen de afschuining te plaatsen en ze goed vast te zetten.
-
De lengte van de spil instellen
Nadat de dakhelling is ingesteld (hier 20°), kun je de lengte van de pen instellen (hier 12 cm).
-

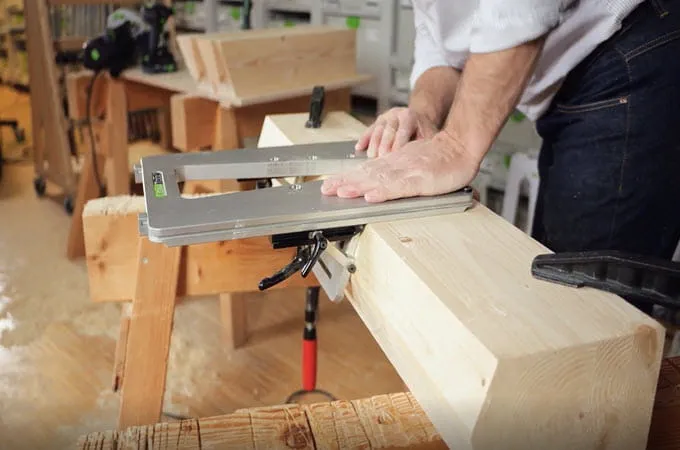

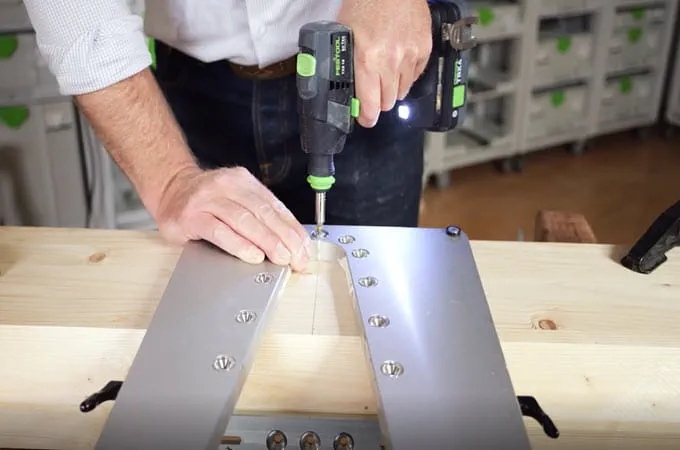

Bevestig het sjabloon aan de dakbalk
Het sjabloon wordt tegen de asmarkering geplaatst en met een borgschroef vastgezet.
-
Voer een freesbewerking uit (penopening)
Nadat de geleidingsslede en de spaanafleider zijn gemonteerd, kan de frees op de slede worden gemonteerd. Nu wordt de freesbewerking uitgevoerd. De freesdiepte blijft gelijk.
-

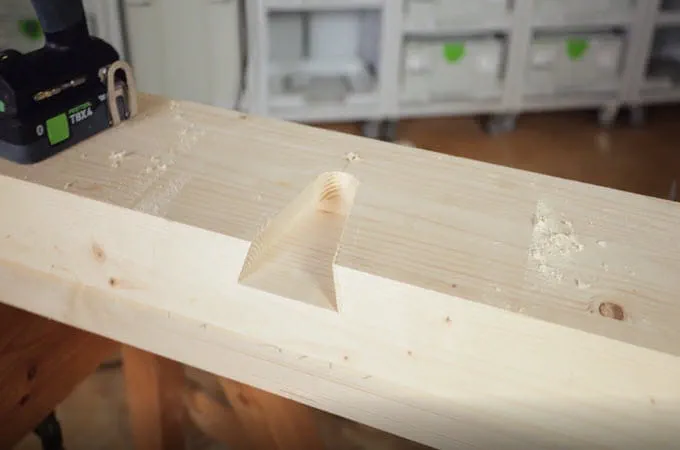

Het tapgat is klaar
Je freest met de klok mee. Om uitscheuren te voorkomen, frees je eerst even aan de rechterkant en schakel je daarna over naar de ‘juiste’ kant. Ook hier geldt: maak het beste eerst een proeffreesbewerking.
-

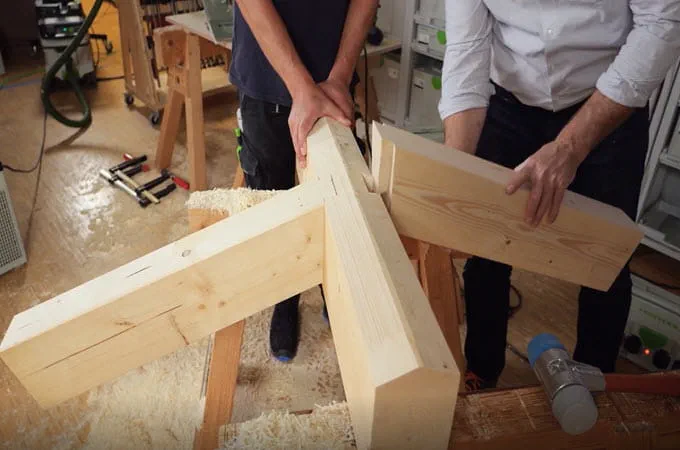

Dakspanten aan de nokbalk bevestigen
Nadat er een proeffreesgang op de pen en het pengat is gemaakt, kun je alle freeswerkzaamheden uitvoeren en daarna alles in elkaar zetten. Je hangt de dakspant gewoon via de zwaluwstaartpen in het pengat en klopt hem op zijn plaats met een zware rubberen hamer.
-

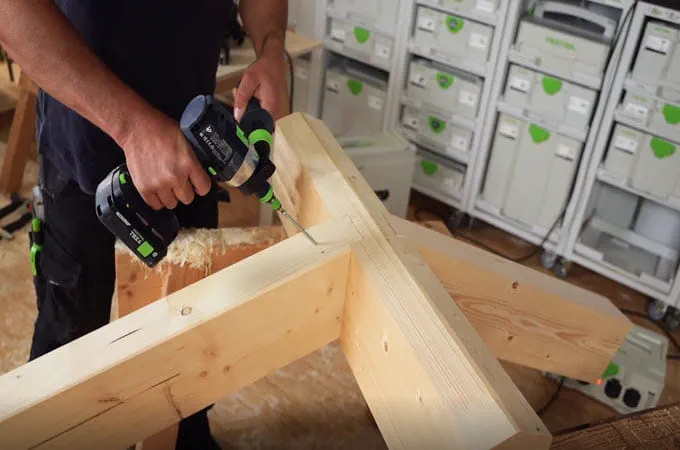

Zorg dat de verbinding niet losraakt
Met een schuin aangedraaide borgschroef zorg je ervoor dat de spanten niet kunnen losraken en is de verbinding klaar.
-

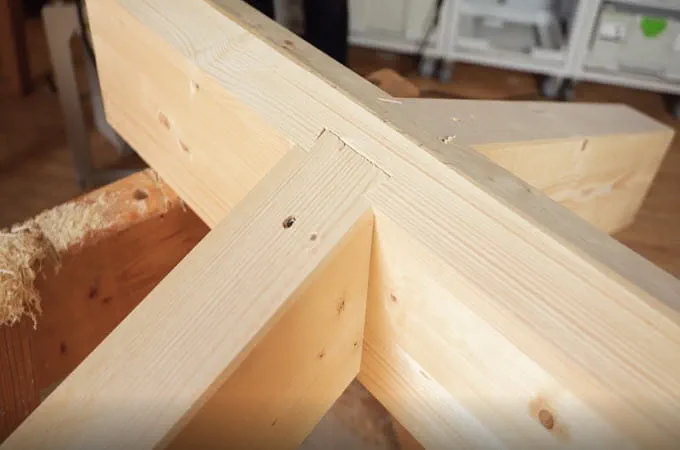

Klaar
De afgewerkte zwaluwstaartverbinding is een zeer sterke verbinding waarmee je snel kunt monteren. Bovendien heb je er bijna geen metalen verbindingsstukken voor nodig. En het mooiste is: het ziet er ook nog eens goed uit.
