Toepassingsvoorbeeld afdrukken

Schuren van een tafelrand met Zwitsers profiel

Zwitserse rand
Afgeschuinde randen aan tafels of andere werkstukken noemt men een Zwitserse rand of Zwitsers profiel. Het schuren van dergelijke randen is vaak een hele uitdaging: om bij gelakte vlakken niet door te schuren en bij massief hout de rand niet te veranderen. Hiervoor is een oplossing: de kantenschuurmachine van Festool. Hiermee schuurt u eenvoudig, betrouwbaar en tot 50 % sneller dan met een schuurblok - vanaf de eerste toepassing.

    Beschrijving

    De Zwitserse rand is een afgeschuind profiel bijvoorbeeld aan een tafelblad of een meubelfront. Nadat dit profiel gezaagd of gefreesd is, moet het natuurlijk geschuurd worden, wat meestal met de hand met een schuurblok wordt uitgevoerd. Dit werk is niet geliefd, omdat het inspannend is en ook veel stof veroorzaakt. Met de kantenschuurmachine gaat dit schuren aanzienlijk eenvoudiger, sneller en vooral met minder stof.

    Machines/accessoires

    In dit toepassingsvoorbeeld worden de volgende machines en accessoires aanbevolen:

    Alternatieve machines

    Als alternatief worden de volgende machines en accessoires aanbevolen:

    Voorbereiden/instellen

    • Eerst wordt de kantenschuurmachine op de hoek van de Zwitserse rand ingesteld. Daarvoor draait men de schroef boven los.

      +
      Schroef losdraaien.

    • Nu wordt de hoek aan het tafelblad met de Zwitserse rand opgenomen.

      +
      Hoek aan rand opnemen

    • Zodra de hoekinstelling past, wordt de schroef bovenaan weer vastgedraaid.

      +
      Schroef vastdraaien

    • Het ligt voor de hand om eerst de randen van het werkstuk te schuren, omdat bij het daarna volgend schuren van het oppervlak mogelijke sporen van de geleideplaat van de kantenschuurmachine weer geëgaliseerd worden. Hiervoor wordt het passende schuurmateriaal gekozen en op de steunschijf bevestigd. Daartoe moet de geleideplaat naar de achterste positie teruggetrokken worden.

      +
      Schuurmateriaal bevestigen

    • Het is vaak moeilijk om het werkstuk stevig vast te spannen zonder het oppervlak te beschadigen. Hiervoor kan het vacuüm-spansysteem worden gebruikt. Daarmee kunnen werkstukken snel en zeker vastgezet worden zonder krassen op het oppervlak te veroorzaken.

      +
      Werkstuk spannen

    Werkwijze

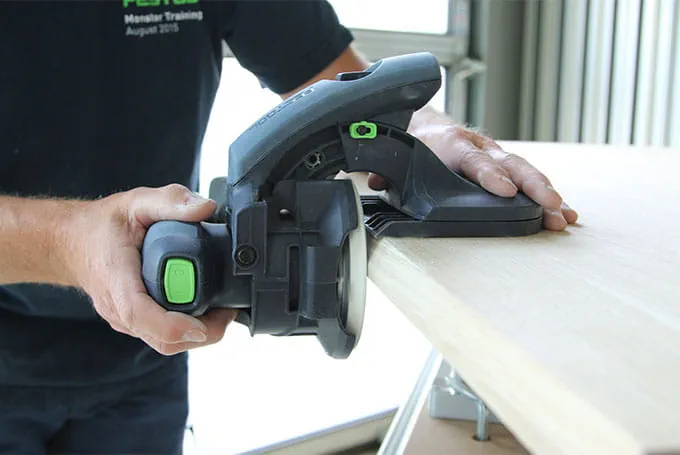

    • De kantenschuurmachine wordt met de geleideplaat opgelegd, ingeschakeld en langzaam in de richting van de Zwitserse rand geleid. Met gelijkmatige druk wordt de kantenschuurmachine nu langs de tafelrand met Zwitsers profiel geschoven. Bij een gelijkmatige beweging van de kantenschuurmachine wordt het risico dat gelakte of gevulde randen doorgeschuurd worden zeer sterk verkleind.

      +
      Zwitserse rand frezen

    • Hoe dunner de Zwitserse rand, des te moeilijker is het om deze met een schuurblok te bewerken. Hier kan de kantenschuurmachine zijn sterke punt maximaal benutten.

      +
      Sterke punt van de kantenschuurmachine maximaal benutten
